上海伊通有限公司（以下簡稱“伊通”）成立于1995年12月，是由上海建材（集團）總公司，新加坡億福投資私人有限公司和德國伊通共同投資組建的專業生產和銷售AAC（或ALC）產品的大型中外合資企業；其砌塊和板材兩類產品廣泛應用于各類工業和民用建筑物以及其他特殊領域。

圖一：伊通建筑系統解決方案

作為一家以質量和服務贏市場的企業，為滿足業務發展和產品設計的需求，伊通之前在其使用的CAD平臺軟件上做了一個二次開發插件，以更好地提高工程師的設計效率。然而，該插件應用起來仍然差強人意：排版速度很慢、排版質量不高，而且還需要耗費大量的統計工作。

2013年，伊通選擇行業應用廣泛的中望CAD平臺軟件替代原來使用的CAD軟件。在有效滿足日常設計工作的情況下，伊通將“進一步提高排版及統計效率”的定制開發需求反饋給中望軟件。最終，中望軟件為其定制了板材排版、統計工具，從而解決這困擾伊通工程師的CAD設計難題。概括起來，中望CAD+及二次開發工具主要從以下幾個方面提高設計效率：

一.記錄項目信息,項目管理更高效。

圖二：項目信息配置

使用中望CAD定制開發的專業工具，工程師在繪圖中可以直接配置項目名稱，項目編號，排版日期，起始編號等項目信息。更重要的是，該功能還可有效結合項目的管理數據，方便對項目進行一系列跟蹤，項目周期的控制更加方便，省時又省力。

二.參數化排版，準確方便速度快

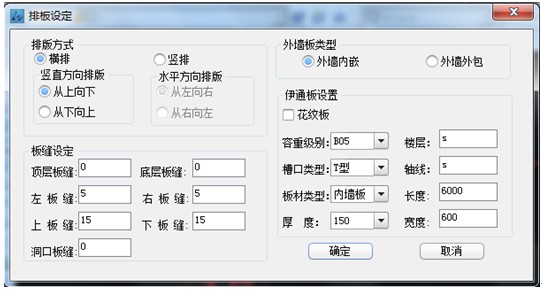

圖三：支持參數化的排版設定

此功能可對排版方式、外墻板的類型、版縫、容量級別、槽口類型、板材類型等進行規格設置。支持參數化設計，這一特點充分考慮了工程設計過程中的各種需求：從概念設計到結構設計，對于產品的草圖設計、修改編輯及系列化產品的設計和管理，大大增強了中望CAD在工程設計方面的應用能力，提高工程師的設計效率。

三.區域合并，輕松解決設計變更問題

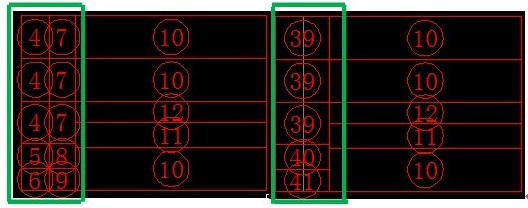

圖四：區域合并前后對比（綠色標記部分）

區域合并功能能夠深度滿足工程師在排版設計的實際需求。有時候由于一些突發情況，項目要進行設計變更，如原定的板材用不到或者板材形狀不相符，那么板材的區域合并功能就可以輕松解決這一問題。如上圖四所示，綠色標記區域的4號7號板材各3個，其余5，6，8，9板材各一個，合并之后，39號板材3個，40，41號板材各一個。軟件能夠根據不同板材型號自動進行排序，從而使區域和板材型號真正實現一一對應。

四.統計板材功能，真正實現數據對接

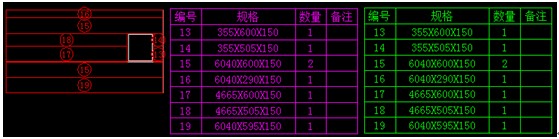

圖五：板材墻片統計

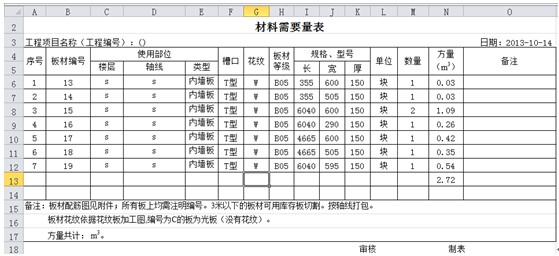

圖六：材料需要量統計

如上圖五所示，中望CAD可對圖紙里面的板材和墻片進行統計：紫色表格為框選對象得到的統計結果，綠色表格為點選對象的統計結果。值得一提的是，如果工程師對圖紙進行更新，相應的表格內容隨之更新，且與修改前的紫色表格內容進行對照并生成Excel明細表（如上圖六）：序號，板材編號，樓層，軸線燈數據都是和明細表一一對應的。當對序號進行信息填寫時，其對應在明細欄中信息也同步生成。明細表正確快速的生成，對規范企業生產和提升效率也是一個很大的幫助。

五.數據查詢，節省工程估算時間

數據查詢在工程師的日常工作中具有積極作用。以前，工程師需要先標注測量板材尺寸，得出每個型號板材的長寬數據，然后根據表面積和厚度得出方量，再進行用料估算。此外還需要花費大量的時間對區域、板材、方量等信息進行查詢。現在，通過該功能工程師可對指定區域的板材、方量等項目內容進行快速查詢，從而節省整個工程的估算的工作時間。

總結：據伊通工程師反饋，由中望定制開發的專業工具切實提高了排板速度和質量，簡化排版操作，同時可對板材數目和規格等信息進行統計并且生成Excel文件進行記錄，真正解決了排板、統計耗時較多的使用難題，設計效率提高50%以上。相信憑借著強大的技術研發和公關能力，中望軟件將為更多行業用戶提供高性價比的CAD整體解決方案，幫助企業解決CAD應用難題。
