建筑工程項目的設計圖紙，往往包含眾多的設計元素，且因設計師個人操作習慣的不同以及后期頻繁的圖紙交流，使得一張圖紙中的圖層數量成倍增加。
設計師使用CAD軟件進行繪圖或修改編輯過程中，雖然只需用到其中一小部分的圖層內容，但全部圖層在打開圖紙時卻自動開啟，最終導致程序運行緩慢，甚至出現CAD軟件卡死情況，嚴重影響了工作效率。
有什么辦法能夠快速控制圖層的狀態和關閉不必要的圖層的顯示？中望CAD 2015提供了圖層狀態管理器，設計師按照要求設定好后就能隨心所欲的控制圖紙中圖層的變化。
步驟一：打開圖層特性管理器，它位于“格式”菜單下的ET擴展工具-圖層工具下面。
在中望CAD 2015“圖層特性管理器”對話框中，可以看到每個圖層都包含名稱、開/關、凍結/解凍、鎖定/解鎖、顏色、線性、線寬及打印樣式等特性，設計師可以根據需要對圖層特性進行修改。
步驟二：點擊對話面板左上角第三個圖標，選擇圖層狀態管理器。
步驟三：點擊“新建”創建新的圖層狀態，在彈窗的對話框中輸入狀態名及說明內容，點擊確定。
步驟四：編輯圖層狀態，設置完成后點擊“確定”即可。
通過以上幾個簡單的操作設置之后，設計師就可以在圖層狀態管理器中調節所需的部分圖層的顯示。

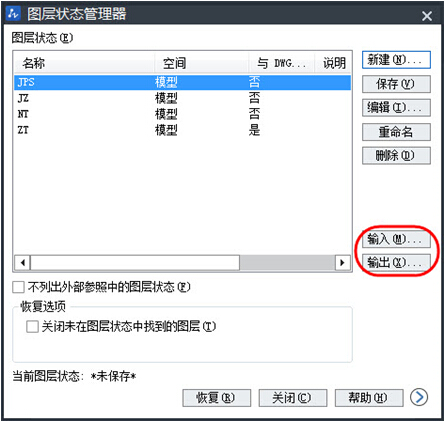

現在，每個設計單位或者是各個項目工程的圖紙幾乎都會有固定的dwg模板，特定的圖層。因此，設計師可以通過中望CAD 2015圖層狀態管理器的輸入或輸出兩個功能，來導入導出已經定義過的圖層狀態管理器文件或者圖形狀態，從而簡化了繪圖的步驟，提高設計效率。
