使用CAD軟件繪制圖紙之前需要先確定圖幅。除了根據要求選擇不同的標準和圖幅外，設計師還可能需同時繪制特殊圖幅的圖紙。而CAD平臺需在不同圖紙中切換，無形中降低了繪圖效率。況且每個公司所需要的標題欄與明細表各式各樣，手動修改這些內容，工作量巨大。

有什么方法可以讓每個圖幅有各自的繪圖比例和標準，能支持多個圖幅便捷對比瀏覽又不影響各個圖幅的內部信息呢？其實，使用中望CAD機械版的圖幅設置功能，這些問題就都迎刃而解，繪圖效率也會成倍提高。

Step 1：

打開中望CAD機械版軟件，點擊菜單欄中【機械】——【圖紙】——【圖幅設置】（或輸入命令：TF），彈出圖幅設置對話框。

圖/中望CAD機械版圖幅設置對話框

Step 2：

根據需求，選擇樣式、圖幅及繪圖比例

圖幅尺寸不僅列舉各種符合我國機械制圖標準的常見的圖紙大小，設計師也可自主選擇其他不常見紙張尺寸。此外，圖框的布置方式及繪圖比例也都有多種選項可快速修改選擇。

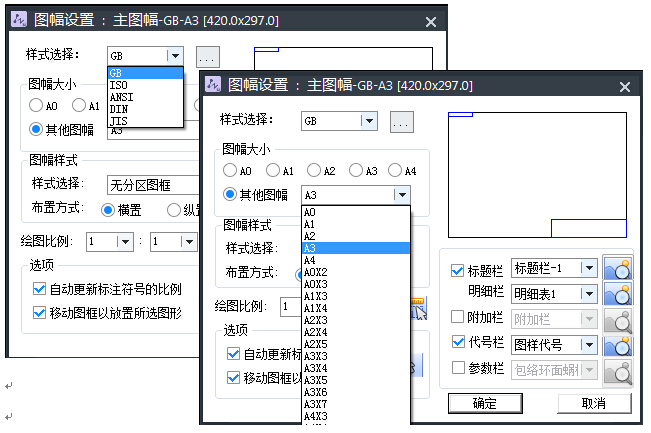

圖/中望CAD機械版提供各種常見圖幅

Step 3：

根據需求選擇標題欄、明細欄、附加欄、代號欄和參數欄

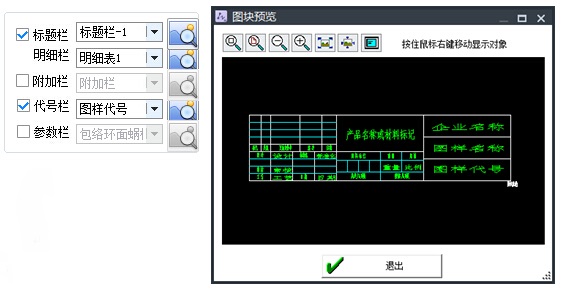

圖/中望CAD機械版支持標題欄預覽

中望CAD機械版的標題欄與明細表的選項更加多樣化和人性化，設計師甚至可以做出專門針對公司使用的指定數據與展現形式，從而節省了大量時間，并且在選擇標題欄時，可以點擊，對圖塊進行預覽。

此外，設計師使用中望CAD機械版還可在同一個繪圖環境中繪制多個不同標準、不同比例的圖幅，繪圖效率大大增加。通過菜單欄中【機械】—【圖紙】—【多圖幅設置】或輸入命令“TF2”即可調用該功能。實際效果如下圖所示：

圖/中望CAD機械版繪制多圖幅圖紙

小結：在機械繪圖中，只有將圖幅設置到符合企業規范要求之后才能進行真正的產品設計。中望CAD機械版不僅能讓設計師根據需求選擇圖幅，并且可以在同一個繪圖環境中繪制多個不同標準、比例的圖幅，使CAD繪圖效率大幅度提高。
