一張完整的圖紙，離不開圖幅。而圖幅的大小在國標中是有明確規定的。很多情況，設計師在繪制圖幅上就花費了不少時間。中望CAD機械版就提供了便捷的圖幅設置功能，可滿足多標準多樣式乃至于多圖幅的圖框繪制需求，幫助設計師一步完成圖幅設置。
步驟一：選擇繪圖標準和圖幅大小
運行中望cad機械版，依次點擊菜單欄中的機械—圖紙—圖幅設置，或者直接輸入命令：TF，彈出如下對話框:
圖/中望CAD機械版圖幅設置對話框
圖幅樣式選擇中提供了包括GB、ISO、ANSI、JIS、DIN等8種標準繪圖環境，設計師也可以通過【…】按鈕來設置適合企業內部標準的自定義樣式。圖幅大小的設置包括了國標與非標兩種選擇，我們可以直接選擇適合的圖紙大小，或者通過【其他圖幅】按鈕選擇其他圖幅大小。
步驟二：設置繪圖比例
如下圖所示，軟件設計了兩個可編輯的下拉框，分別設置放大和縮小的比例系數。點取下拉的箭頭，其中列出了國標推薦使用的比例。當然，設計師也可以通過修改設置自己的比例因子，當設置了其中一個值時，另一個值自動還原為1。

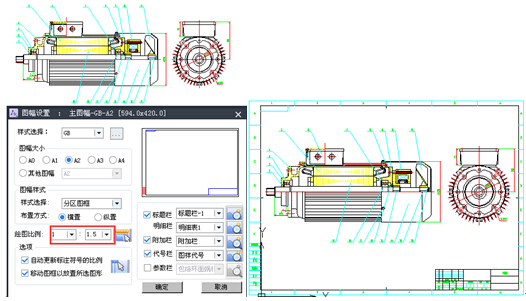

圖/中望CAD機械版繪圖比例設置界面
部分設計師習慣先繪圖設計再插入圖幅，對此，中望CAD機械版還專門提供了測量比例功能。設計師確定標準樣式和圖幅大小之后，點擊繪圖比例后面的測量按鈕“
”，選擇所繪制的圖形，軟件就會自動計算出比例大小（如下圖所示），然后再點擊“確定”，選取所繪制的圖形，圈定范圍，圖形將自動居中。
圖/中望CAD機械版自動測量繪圖比例
步驟三：及時預覽圖幅內容
中望CAD機械版的點選可視與圖塊預覽功能有利于節省重復選擇的時間。設計師點選樣式、圖幅大小、樣式選擇以及布置方式等，在不確定的情況下就可以在右側預覽看到效果，同時也可以通過標題欄明細表的圖塊預覽中預覽。
圖/中望CAD機械版圖塊預覽功能
很長一段時間，多個圖幅、不同標準是困擾機械設計師的一大難題，設計師不得不在不同界面中切換多種圖幅來查看對比。而現在，中望CAD機械版提供的多圖幅設計功能，便捷實現同一界面進行多種比例、多種標準的設計，為設計師繪圖、改圖、讀圖提供了極大的便利。設計師只需輸入命令：tf2，就可通過新建圖幅實現多圖幅共存。
圖/中望CAD機械版滿足多圖幅繪制需求
