本人就職于一家提供建筑工料測量及造價工程咨詢相關業務的專業咨詢公司，是一名設計師。由于工作性質原因，我日常需要處理很多來自各大設計師院的圖紙。這些DWG圖紙不止是圖形類的，其中還有很多是整套圖紙的圖樣目錄，或者是某一個專業的設備表格等等。這類由線和文本組成的圖元需要手動整理到EXCEL中，工作量非常大，稍不注意就容易出錯。最近，中望CAD發布了2017版本，據了解軟件新增了“手繪表格導出”功能。于是我報名參加了中望公司組織的軟件測試活動，并重點對該功能進行了測試。


測試結果證實，新版本的“手繪表格導出”功能可以解決我們工作中遇到的“問題”，對效率的提升幫助很大。更重要的是，我們再也無需每次都加載插件，在中望CAD 2017中直接點選該功能就可以完成操作，導出效率也更高。

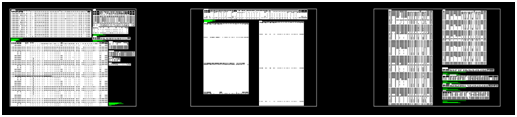

下圖是我在實際測試過程中使用的一個設備表格的圖紙，從下圖中可以看到，每一個白色的部分就是我們單獨的一個表格單元，表格的數據量還是比較大的。

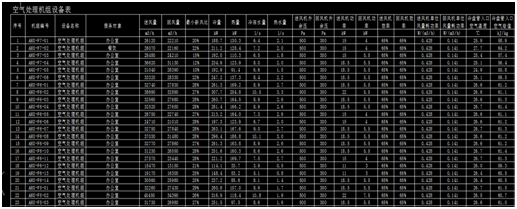

以最左側圖形的左下角的“空氣處理機組設備表”為例進行導出，下圖只是表格的其中一部分。

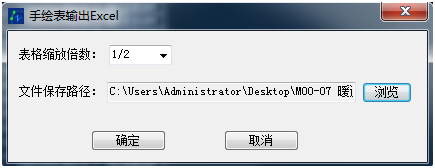

我們通過軟件中的【手繪表格導出】功能，框選需要導出的“空氣機組設備表”，軟件會提示導出的表格的整體比例大小，導出路徑，如下圖，非常人性化。

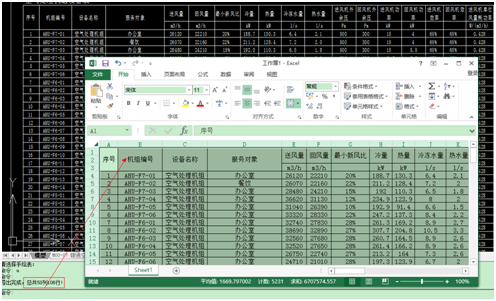

點擊確定，就會出現如下的導出表格的樣式，總共50列，106行。


在測試中，中望CAD 2017的整個手繪表格導出過程非常順暢快速，而且數據也都精確無誤，可以說實際導出效果完全符合行業應用要求和標準，即使是表格內容合并，軟件對此的處理也很到位，能夠保證excel表格和原CAD圖紙中的表格形式一致。

小結：早在2015年，中望軟件就已開發出“手繪表格導出”功能插件，通過該插件我們很方便地將DWG圖紙中的表格類的圖元導出到EXCEL中，從而節省了大量的時間，準確率也得到保障。隨著越來越多的企業用戶有著相類似的應用需求，中望CAD最終在2017版本中嵌入了這個功能，使得其使用更加便捷。我在實際的測試中也重點進行了測試，效果完全達到我們的應用要求。

作者：Carl
