CAD機械版清理DWG文件內部機械繪圖標準數據的方法

在使用CAD機械版繪制圖紙的過程中，有時會遇到這樣一種情況：一張歷史圖紙，因為設計變更或歸檔需求，已經刪除了原先由機械版創建的圖幅和圖框。表面上看，圖紙中不再含有任何機械對象，但當你打開CAD機械版的“樣式配置”工具時，卻驚訝地發現“已加載標準”一欄中依然顯示著類似“GB”這樣的機械標準環境。這說明，圖紙內部仍然保留著機械版的標準數據字典。如果你希望徹底清理這些殘留的機械環境，讓圖紙變回一張干凈的普通CAD圖，應該如何操作呢？下面就為大家介紹一個簡單快捷的命令行方法。讓我們一起來看看吧！

問題描述：

有些歷史圖紙，由于某些原因，刪除了機械創建的圖幅圖框，里面雖然沒有圖幅了，但是文件里還保存著機械創建的標準數據環境，如果用戶不再需要這些舊的機械標準數據環境，該如何清除呢？

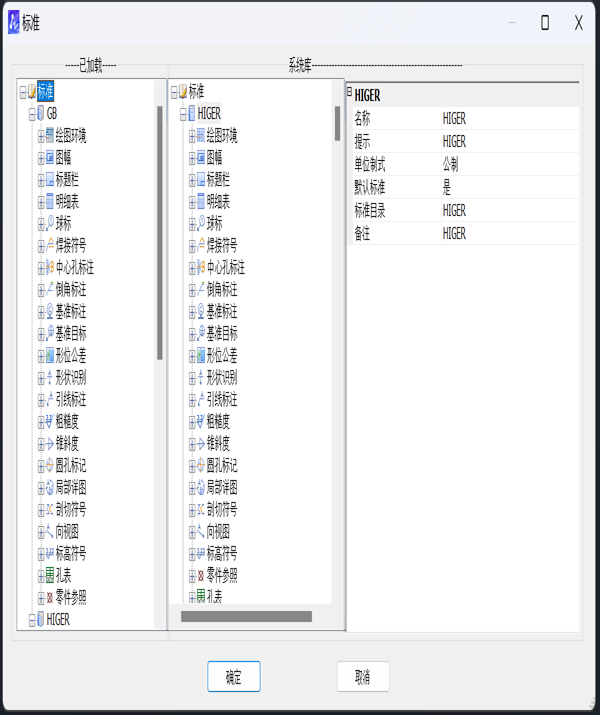

如下圖所示，打開CAD圖紙，雖然圖中沒有機械圖幅了，但是通過機械版的樣式配置工具，可以看到當前已加載標準是【GB】，如何清理掉【GB】這個標準呢？

步驟指引：

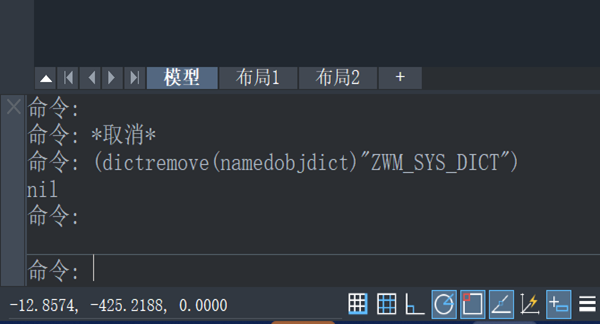

使用CAD機械版打開圖紙后，在命令行輸入“(dictremove(namedobjdict)"ZWM_SYS_DICT")”命令，按回車鍵執行該命令后，軟件就會強制刪除當前圖紙中的機械標準數據。后續，用戶可以通過新建機械圖幅，寫入新的機械標準環境。

執行上述命令后，再次打開樣式配置工具，你會發現“已加載標準”列表中已經沒有了之前的機械標準項，說明圖紙中的機械環境已被徹底清除。需要注意的是，該操作是不可逆的，執行前請確認你確實不再需要保留任何機械屬性數據。如果后續你又需要在此圖紙中恢復機械環境，只需通過“新建圖幅”或“導入樣式”重新生成即可。這種方法非常適用于清理歷史存檔圖紙、減小文件體積，或解決因標準沖突導致的異常問題。如果你在執行命令時遇到“語法錯誤”或“函數被取消”的提示，請檢查是否完全按照命令格式輸入（包括括號和引號）。希望本文能幫助你輕松管理CAD圖紙中的機械標準數據。如有其他疑問，歡迎在評論區留言交流！
