CAD機械版怎樣自定義序號類型

在CAD機械版中，生成序號（球標）時，軟件提供了多種默認樣式，比如圓形、底部圓點等。但在實際項目中，有些企業有自己特定的序號樣式要求，例如帶指引線的橫線式、方框式，或者需要在序號旁邊同時顯示零件數量。面對這種定制需求，很多用戶以為無法實現，其實機械版預留了自定義序號類型的接口。你可以先繪制好自定義的序號圖形，定義好屬性塊，然后將文件放入指定的模板文件夾，再通過樣式配置或直接修改XML文件，就能讓自定義序號出現在序號類型列表中。下面詳細介紹具體的制作步驟。讓我們一起來看看吧！

問題描述：

在機械中，需要自定義序號類型 ，如下圖，應該如何制作 ？

步驟指引：

1. 繪制自定義序號圖形。

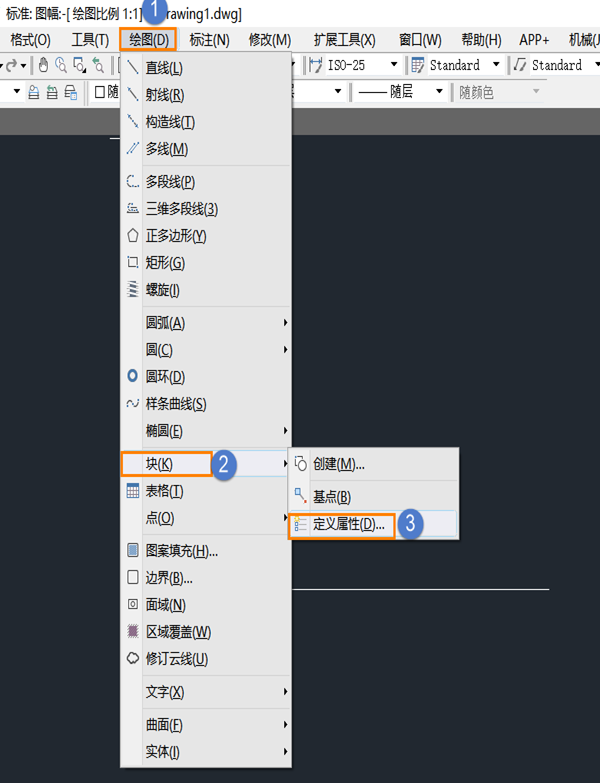

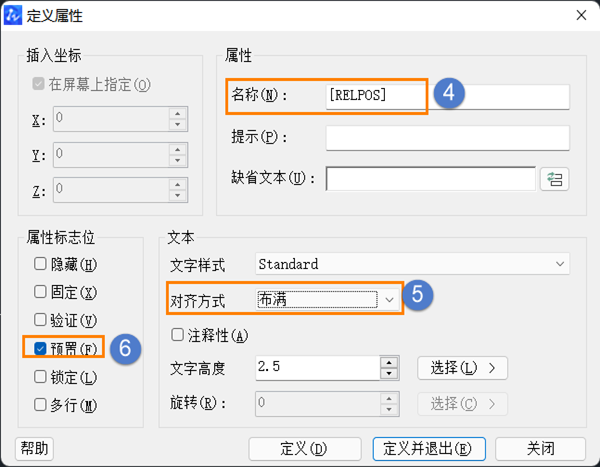

繪制【直線】，然后利用【繪圖-塊-定義屬性】，創建【序號】和【數量】內碼的屬性塊，需要注意內碼必須加中括號，操作如下：

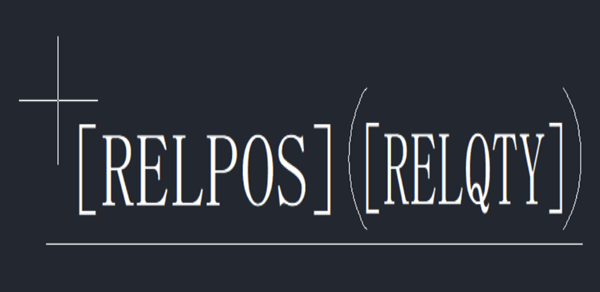

效果如下：

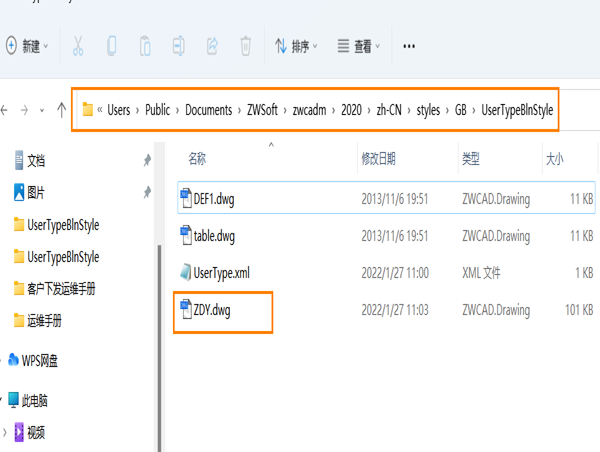

2. 輸入命令【BASE】，指定插入點，此圖為直線左端點，然后將圖紙保存到

【C:\Users\Public\Documents\ZWSoft\zwcadm\2020\zh-CN\styles\GB\UserTypeBlnStyle】下；

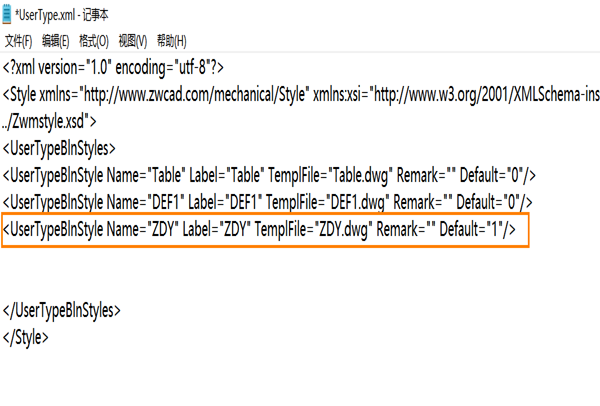

3. 在【C:\Users\Public\Documents\ZWSoft\zwcadm\2020\zh-CN\styles\GB\UserTypeBlnStyle】，用記事本打開【UserType.xml】文件，將自定義的序號信息寫入，如下圖

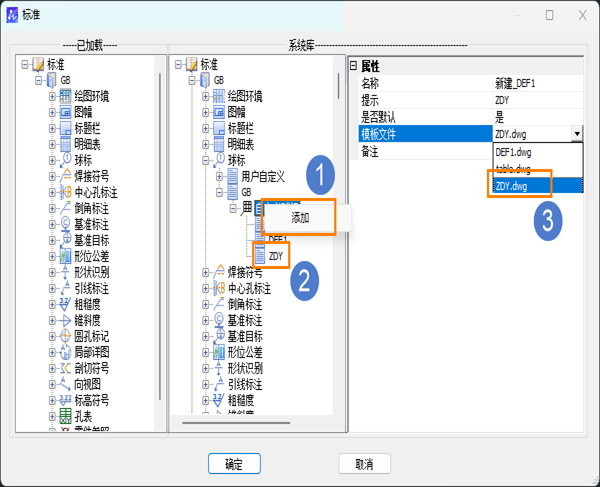

或點擊菜單【機械-系統維護工具-樣式配置】（【ZWMSTYLEMANAGER】命令），打開配置對話框；在對話框中的【系統庫】，【自定義球標】右鍵【添加】一個球標名，在【模板文件】中選擇定義的dwg文件；

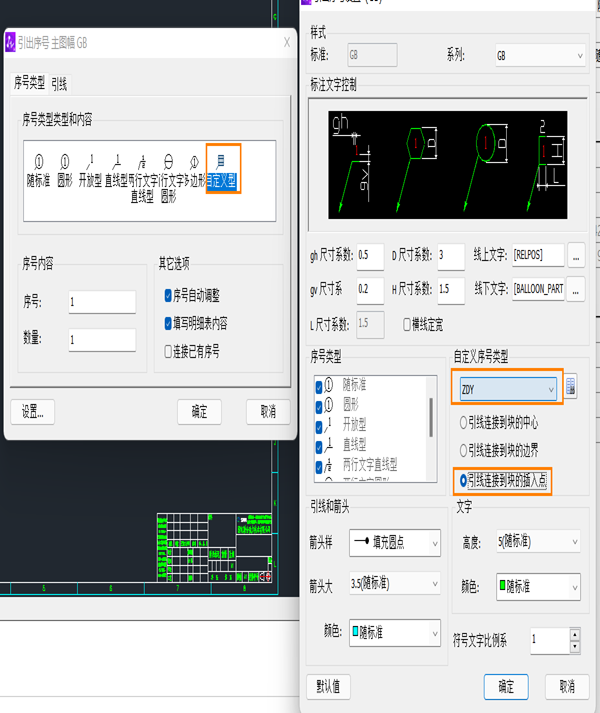

4. 新建圖紙，插入圖框后創建序號，即可有自定義的序號樣式選擇；

5. 最終效果：

完成上述操作后，重新啟動CAD機械版，在生成序號（球標）時，就可以從樣式列表中看到你自定義的序號類型。需要特別注意的是，屬性塊中的內碼必須包含中括號（如 [序號]、[數量]），這是軟件識別字段的關鍵。另外，保存DWG文件時建議使用較低的CAD版本格式，以保證兼容性。如果你習慣使用界面操作，樣式配置中的“添加”功能更為直觀；若需要批量部署，直接復制 UserTypeBlnStyle 文件夾下的文件到其他電腦即可。如果在自定義過程中出現序號不顯示或屬性無法填寫等問題，歡迎在評論區留言，我們會盡力為你解答！
