CAD機械版中明細表字段自動合并的設置方法

在使用CAD機械版生成明細表時，有時需要將兩個不同的字段內容自動合并成一個新的字段，以便在圖紙中更清晰地展示信息。例如，希望“備注”欄能夠自動顯示“名稱”和“材料”的組合值，如“墊圈-45鋼”。如果每次手動輸入既麻煩又容易出錯，而通過樣式配置中的表達式功能，可以輕松實現字段的自動拼接。本文以將“備注”字段設置為“名稱”與“材料”的合并值為例，詳細介紹設置步驟。讓我們一起來看看吧！

問題描述：

如下圖，明細表中需要將填入的兩個字段自動合并，形成一個新的字段呈現，如何設置？

步驟指引：

以上圖為例，將【備注】內容為【名稱】和【材料】內容的合并值，案例操作如下：

1. 點擊菜單【機械-系統維護工具-樣式配置】（【ZWMSTYLEMANAGER】命令），打開配置對話框；

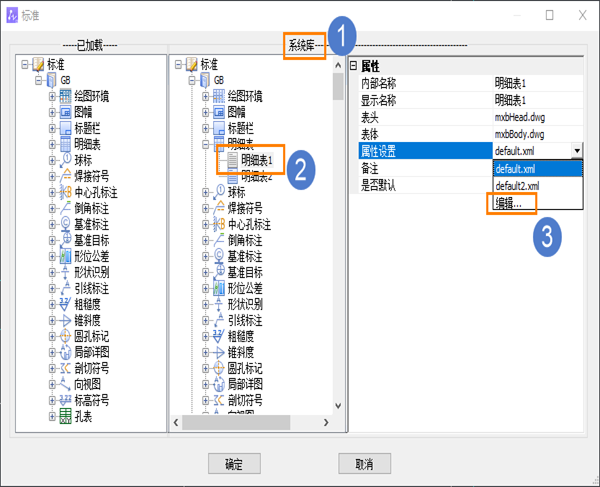

2. 在【系統庫】中，選擇當前使用的明細表標準，在【屬性設置】進入【編輯】；

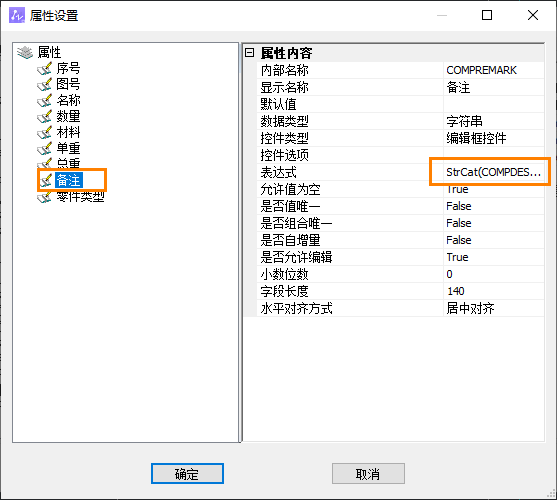

3. 在【備注】字段中，設置表達式為【StrCat(COMPDES,COMPMAT)】（“COMPDES”為【名稱】字段內碼，“COMPMAT”為【材料】字段內碼），然后【確定】；

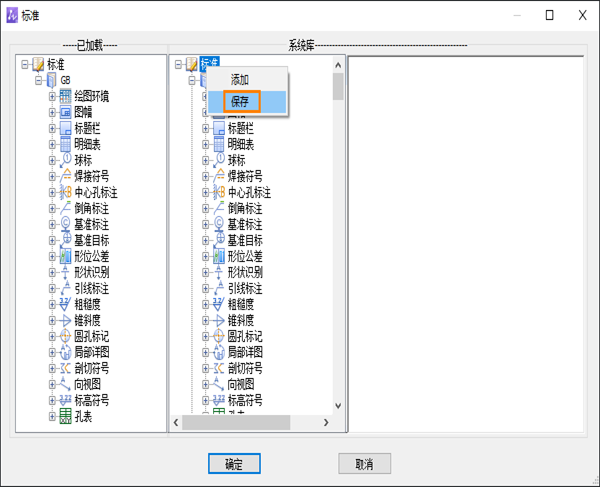

4. 在【標準】上右鍵，點擊【保存】，完成設置。之后新建圖紙即可用修改后的配置。

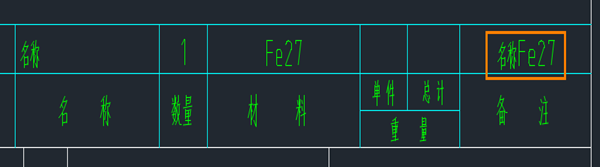

完成上述設置后，重新生成明細表，你會發現“備注”欄已自動顯示為對應行“名稱”與“材料”字段內容的直接拼接，無需手動填寫。如果需要添加分隔符（如頓號、斜杠），可以在表達式中間增加字符串，例如 StrCat(COMPDES,"-",COMPMAT)。這一功能適用于任何需要字段合并的場景，只需知道對應字段的內部名稱（內碼）即可。如果在操作中找不到“表達式”輸入框或保存后未生效，請檢查樣式配置是否已成功保存，并確認字段內碼拼寫是否正確（區分大小寫）。希望這篇指南能讓你的明細表信息展示更加智能高效。如果還有其他關于樣式配置的問題，歡迎在評論區留言交流！
