做機械設計的都清楚，明細表是圖紙中信息密度最高的部分，零件號，名稱，數量，材料，單重，總計，每一項都不能出錯。很多團隊會預先做好超級卡片，把常用的零件屬性字段，排版格式，字體大小都定義好，方便重復調用。但到了出明細表的時候，卻發現軟件默認生成的表格樣式和自定義卡片完全是兩套體系。卡片里精心配置的字段映射，列寬比例，表頭樣式，在明細表里全部失效，你得重新調整一遍這不是重復勞動是什么？其實，軟件允許你把自定義的超級卡片直接掛載為明細表的表格模板，無需二次配置。操作入口清晰，改一次，后續全部自動調用。接下來讓我們一起看看吧。
問題描述：
CAD機械版中，已經自定義超級卡片，想將此卡片樣式作為明細表表格調用，該如何設置？
步驟指引：
1.點擊菜單【機械-系統維護工具-樣式配置】（【ZWMSTYLEMANAGER】命令），打開配置對話框；

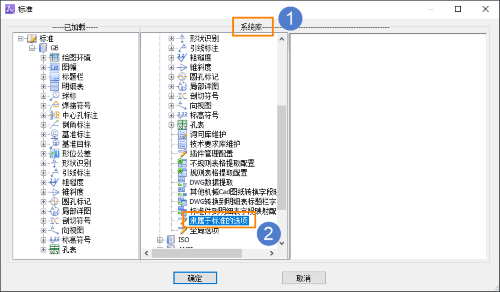

2.在【系統庫】中，選擇當前使用的標準，找到其下的【隸屬于標準的選項】，雙擊打開；
3.找到【LISTEXP_DATA_CARD】，【LISTEXP_DATA_TITLE】，【LISTEXP_DATA_LIST】三個字段，按照提示設置為自定義的卡片名稱，標題欄塊名稱和多行記錄塊名稱，然后保存該文件即可生效。
以上就是本文全部內容啦，有任何疑問歡迎在評論區留言，更多的CAD教程干貨內容等你！
