CAD機械版打開其它CAD圖紙后標題欄無法編輯的解決方法
在日常設計工作中，我們經常需要打開來自不同CAD軟件繪制的圖紙，其圖紙在CAD機械版中打開時，有時會遇到標題欄、明細表、圖框等機械對象無法正常編輯的情況。明明圖紙內容都看得到，但雙擊標題欄卻沒有反應，或者彈出的編輯框是空的，無法修改任何信息。這通常不是因為圖紙損壞，而是因為不同CAD軟件對標題欄、明細表的定義方式存在差異，需要通過軟件內置的“圖紙轉換”功能進行兼容設置。CAD機械版本身提供了對其他機械CAD圖紙的自動轉換能力，只需在樣式配置中開啟對應的轉換開關，就能讓其它CAD的圖紙被正確識別，從而正常編輯標題欄、明細表和圖框等信息。下面我們就來看看具體的設置方法。
問題描述：
CAD機械版打開其它CAD繪制的圖紙，無法編輯標題欄、明細表、圖框等信息，可以怎樣處理？
步驟指引：
CAD機械版自動兼容其它CAD圖紙標題欄、明細表、圖框等信息，需要把設置轉換器，方法如下：
1. 點擊菜單【機械-系統維護工具-樣式配置】（【ZWMSTYLEMANAGER】命令），打開配置對話框；

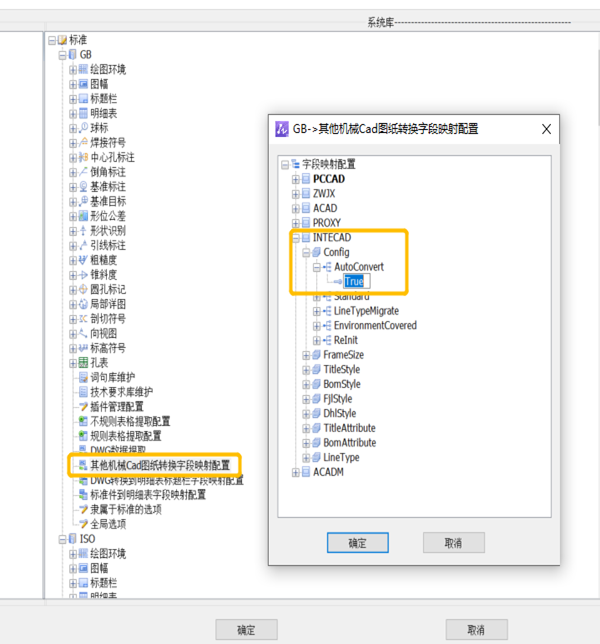

2. 在【系統庫】中，選擇當前使用的標準，【其它機械Cad圖紙轉換字段映射配置】；
3. 依次點擊【INTECAD-Config-AutoConvert】，右健點擊，選擇【編輯】選項，把【False】改成【True】即可。
希望這篇指南能幫你順利解決跨軟件圖紙編輯的問題！
