解決方法
1、想要炸開參照?qǐng)D形必須先綁定外部參照。
2、如果將外部參照綁定到當前圖形，則外部參照將成為當前圖形的一部分。將被轉換為標準本地塊定義。

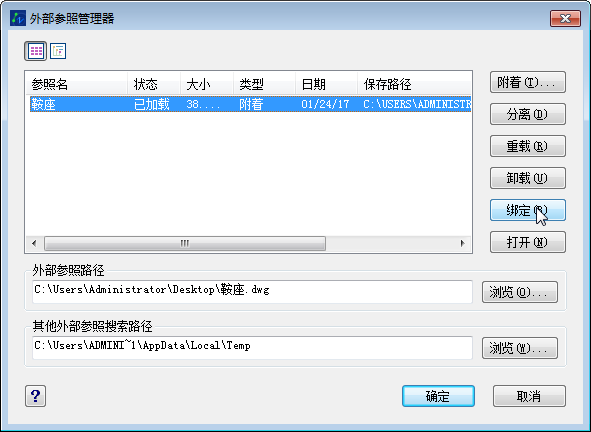

3、將外部參照綁定到當前圖形有綁定和插入兩種方法。
【綁定】
1、綁定方式更改外部參照的定義表名稱。
2、綁定之前語法為：塊名|定義名。
3、綁定之后語法為：塊名$0$定義名。

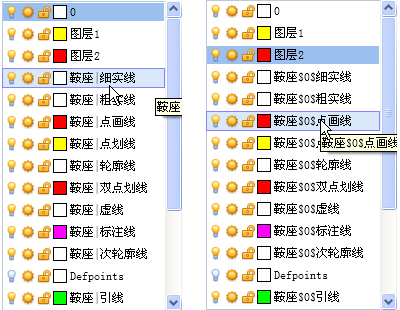

4、如：綁定之后的外部參照?qǐng)D層名為“鞍座$0$點畫線”,如果已存在同名的本地命名文件對象，$n$中的數字將自動增加，例如“鞍座|點畫線”將被重命名為“鞍座 $0$點畫線”。
【插入】
1、插入方式則不更改定義表名稱。概率與【INSERT】插入圖形相同。
2、如：插入之后的外部參照?qǐng)D層名為“點畫線”，如果已存在同名的本地命名對象，將從名稱中消除外部參照名稱，例如“鞍座|點畫線”將成為內部定義圖層“點畫線”。
