我們在CAD中會繪制一些圖形復雜的圖案，這時候我們的填充速度就會變得很慢，我們就會有疑問這個時候我們能不能提升我們的填充的速度呢？
自動搜索的計算是很復雜的，CAD的軟件知識計算當前顯示的對象，顯示的對象越多，計算量就越大，就越復雜，時間就會邊長了。
如果我們在這個時候要對局部的地方進行填充，效率最高的方式就是將填充的區域放大，這樣的目的就是為了顯示的對象變瘦，如果能將填充邊界外的對象隱藏，我們的速度提高的就能更快。

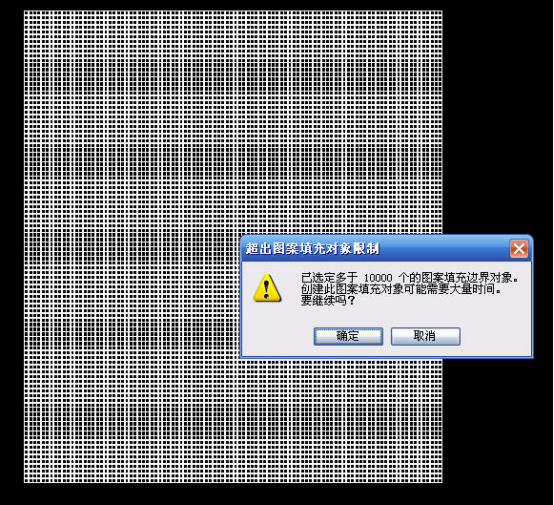

我們在CAD中做個簡單例子吧。我們在CAD中畫出一個矩形，然后炸開這個矩形，這樣就有了四條線，然后陣列100行和100列，在陣列時候將矩形拉近，但是不要交叉，然后我們輸入bh執行填充的命令。點擊【添加：拾取點】，所方式圖，是我們圖中顯示較多的矩形，有3000個以上即可，我們再在隨意的一個矩形點下一個點，這時候我們的CAD就會彈出一個對話框， 參考下圖。
假如我們這時候點擊確定，由于圖形都比較簡單，畫的時間就不是很長，如果圖形中有其他的情況，例如圓弧、交叉、嵌套等等，CAD的速度就會變得很慢。
我們可以看一下我們的命令行顯示的內容：
拾取內部點或 [選擇對象(S)/刪除邊界(B)]: 正在選擇所有對象...
正在選擇所有可見對象...
正在分析所選數據...
正在分析內部孤島...
從上面我們可以看到計算的過程。
如果圖形真的復雜的時候，我們想提高填充速度，三種方法：
一
如果填充區域是一個封閉的多段線或其他圖形，也不涉及到交叉和嵌套，比如說用矩形繪制的填充區域，建議用戶填充時用“選擇對象”的方式，直接選擇組成填充邊界的對象，這樣可以避免把計算時間花費到其他不相關的對象上。
二
盡量放大視圖，讓當前視圖中顯示的對象越少越好，如果放大后填充，縮放+填充會比不放大直接填充花費的時間更少，反而能提高效率。
三
建立邊界集，完整打開"填充"對話框后，可以看到一個選擇集按鈕，利用他可以將圍繞填充區域的對象框選出來，然后在點取填充區域，這樣的話，就只有選擇集內的對象參與填充計算，視圖中其他對象不參與填充計算，顯然也可以提高速度。
選擇哪種方法主要取決于填充區域的實際情況。雖然CAD高版本填充性能有大幅提升，但采用這些技巧仍可以提高填充速度。
