創建二維對象

將這些二維對象歸為兩類：

簡單的對象包括：

直線（又分為有限長和無限長）、圓、圓弧、橢圓、橢圓弧、點和射線。

較復雜的對象包括：

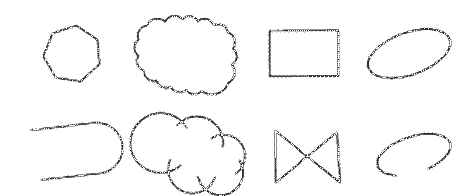

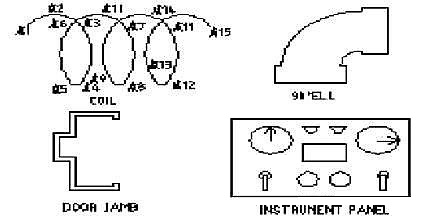

較為復雜一些的CAD二維對象，包括矩形、多邊形、多線、多段線、樣條曲線、實體和面域。

1、簡單對象的繪制

·圓

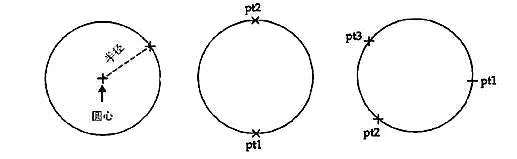

圓是另外一種CAD常用的對象。創建圓的默認方式是：指定圓心和半徑。當然，同樣可以使用其他的方式創建圓。例如，可以通過指定圓心坐標和圓的直徑來創建圓；或者指定兩點，將其定義為圓的直徑上的兩個端點；或者在圓周上指定三個點。另外，也可以用指定的半徑并與圖形中已經創建的對象相切的條件創建圓，或是指定三個相切于三個對象的圓周上的點來創建圓。在每一種繪制圓的方式中，可以在圖形中指定點或輸入坐標，或組合使用這兩種方法。

·橢圓和橢圓弧

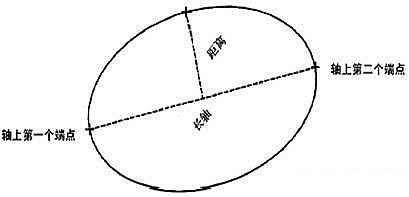

在幾何學中，一個橢圓是由兩個軸定義的。繪制橢圓的默認方式是指定橢圓中一個軸的端點，然后指定一個距離代表第二個軸長度的一半。橢圓軸的端點決定了橢圓的方向。橢圓中較長的軸稱之為長軸，較短的軸稱之為短軸。定義橢圓軸時，其次序并不重要。CAD根據它們的相對長度確定橢圓的長軸和短軸。

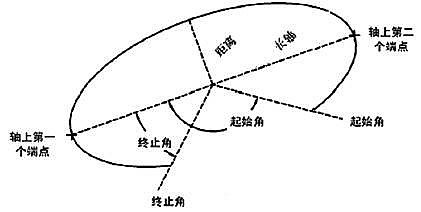

橢圓弧是橢圓的一部分。可以使用ELLIPSE命令中的“圓弧”選項創建橢圓弧。繪制橢圓弧的默認方式是：指定一個橢圓軸的端點，并指定一個距離作為第二個橢圓軸長度的一半。然后，指定圓弧起點和端點的角度，該角度從橢圓的中心進行測量并與長軸的方向相關。還可以指定起始角度和一個包含角。如果起始角度與端點角度相同，CAD將會創建一個完整的橢圓。

·創建點對象及修改點樣式

創建點對象

點對象由一個單一的點或是其他19種點樣式中的一種組成，用。例如，有時需要沿車道中心線使用點對象標記車站。于表示節點或參照點

修改點樣式

改變點對象的大小及外觀，將會影響所有在圖形中已經繪制的點對象，以及所有將繪制的點對象。

·繪制參照線和射線

CAD提供了兩個特殊的對象用做參照線：參照線（無限長直線）和射線。

參照線是一個沿著某一方向無限延長的構造線。

射線是一個由一指定點開始，沿某一方向無限延長的構造線。

由于所有的參照線和射線都是無限長的，因此它們不能被當作全部圖形中的一部分進行計算或延伸，但是通過移動、復制、旋轉命令修改參照線，就像對其他的圖形對象進行操作一樣。并且，如果在屏幕上參照線是可見的以及它們繪制在打印設置為“開”的圖層上時，參照線將會打印在圖形中。

提示:在創建參照線時，應將它們創建在單獨的一個圖層上，以便在打印前關閉或凍結該圖層，或將該圖層的打印狀態設置為關。

2、較復雜對象的繪制

·創建實心填充區

可在繪制的矩形、三角形或四邊形區域中填充顏色。

提示:雖然可以繪制一個邊界，然后在邊界圍住的區域內用實心圖案進行填充，對于一些簡單的圖形(像三角形或矩形)，使用實心填充，可使圖形文件變小。創建簡單的實心填充所需要的步驟，也比繪制一個邊界后再進行實心圖案填充要少。

·創建面域

面域是由被稱作“回路”的封閉的形形成的二維閉合區域。一個回路由首尾順次相連的圓弧圓、橢圓、橢圓弧、直線、多段線、實心填充、樣條曲線、寬線和三維面組成。并在一個平面內形成了一個或多個封閉的邊界。這些回路的邊界必須是由閉合的對象（如閉合的多段線或樣條曲線）形成的封閉區域。
