CAD如何旋轉圖形教程
CAD怎么旋轉圖形？CAD做圖的時候，可能需要對圖形進行旋轉，但是只有參照物我們該怎么旋轉呢？其實我們可以利用對齊命令快速旋轉，下面分享解決辦法，大家可以參考下列的方式。
CAD怎么旋轉圖形？有時候，我們需要對一個圖形進行旋轉，而只有參照物，沒有角度，可以利用角度標注測量出角度，再進行旋轉，也可以利用對齊命令快速旋轉，在這里，主要介紹下對齊命令的使用方法。

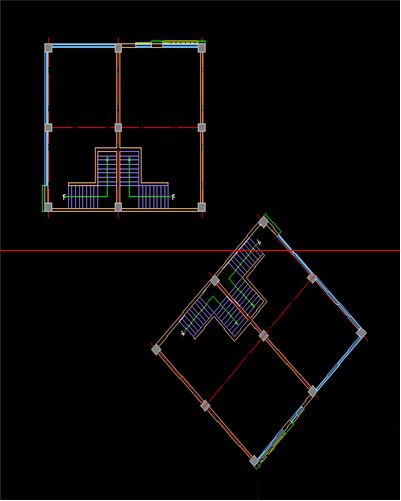

1、要從第一張圖變成第二張圖的形式，我們利用對齊命令進行操作。

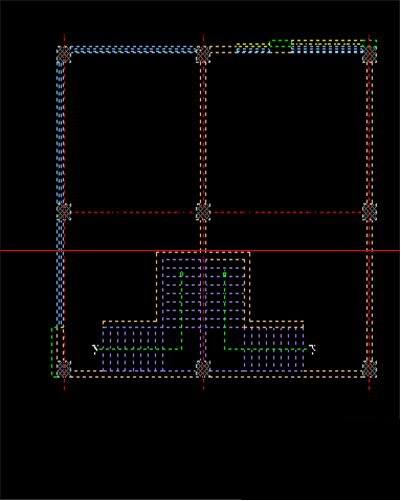

旋轉前
旋轉后

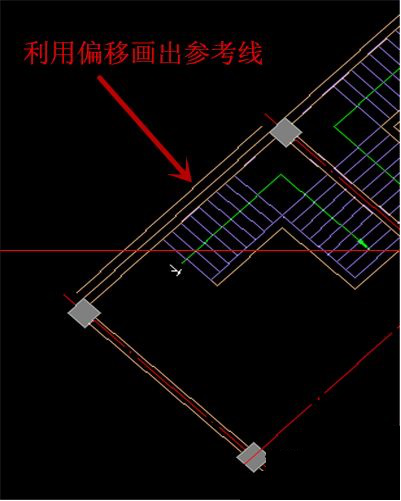

2、首先選擇參照圖形的一條線，進行“偏移”，偏移量為成圖后兩圖形之間的距離。

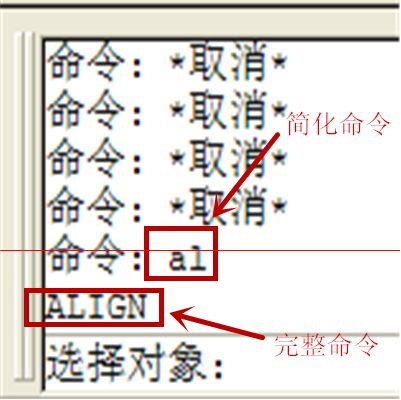

3、輸入“AL”快捷鍵，或“ALIGN”的完整命令，回車。
4、選擇我們要旋轉的圖形，本步驟也可以跟第三步對調。

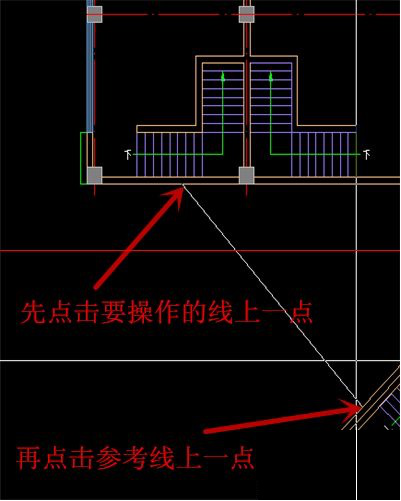

5、根據命令行的提示進行操作，先點擊要操作圖形線上的一點，再點擊參考線的一點，這是會有顯示一條白線。

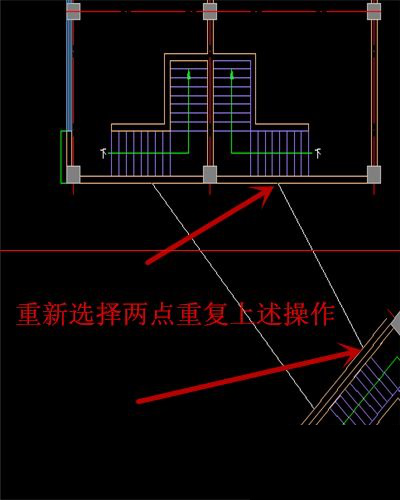

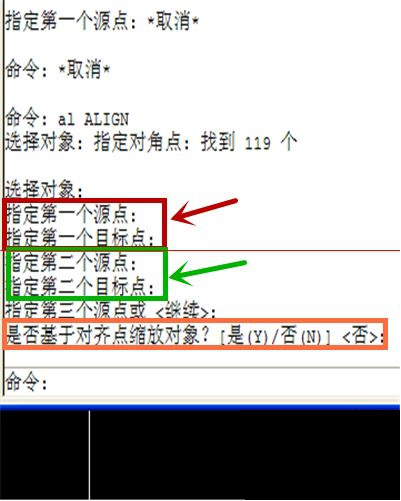

6、再根據上圖中命令行的綠色框中提示進行操作，同樣是先點擊要操作圖形線上的一點，再點擊參考線上的一點。

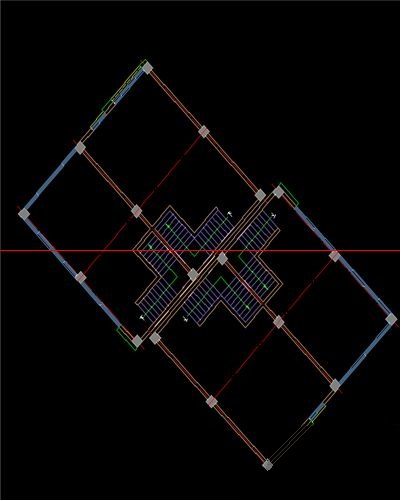

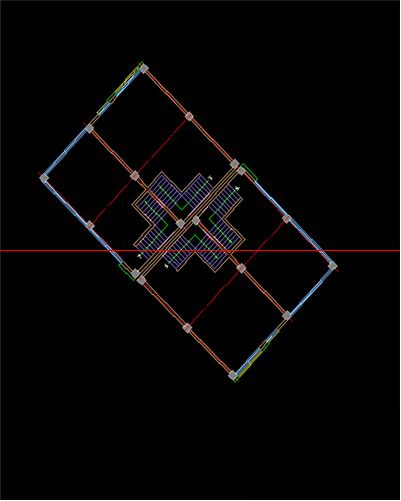

7、然后按“空格”，命令行會問你是否需要縮放，我們根據需要來選擇“是”或“否”，再按“空格”，那么圖形就旋轉到參考線上了，再選中移動到我們需要的位置就好了。
注意：
操作前，可以將要旋轉的圖形做成塊，方便我們后續的移動。
以上就是本篇文章的全部內容，希望對您有所幫助。更多CAD技巧請關注中望CAD的官方公眾號。
