繪制俯視圖
①首先利用line命令繪制對稱中心線(起點為主視圖對稱線端點，終點為某一適當長度然后繪制俯視圖外框)
命令:line
指定第一點: (自動捕捉J點)
指定下一點或[放棄(U)]:@24，0
指定下一點或[放棄(U)]:@0，32
指定下一點或[閉合(C)/放棄(U)]：(自動捕捉I點)
②繪制其它投影線
命令: point
S指定點：(自動捕捉J點)
命令:line
指定第一點:@8，0
指定下一點或?[放棄(U)]:@24，0
指定下一點或?[放棄(U)]: (自動捕捉K點)
命令: point
指定點：(自動捕捉L點)
命令:line
指定第一點:@-5，0
指定下一點或?[放棄(U)]:@0，一15
指定下一點或?[放棄(U)]: (自動捕捉M點)，如圖4-3(b)

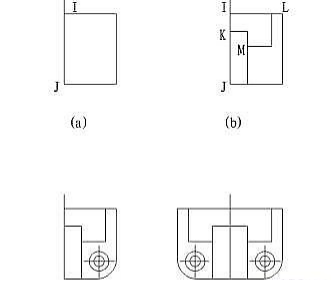

圖4-3俯視圖繪制
③繪制階梯孔投影及圓角。
首先利用Offset命令將對稱中心線往左偏移16，最將輪廓線向上偏移8，得出階梯孔的兩條中心線，然后：
命令：circle
指定圓的圓心或?[三點(3P)/兩點(2P)/相切、相切、半徑(T)]: (捕捉兩中心線的交點)
指定圓的半徑或?[直徑(D)]：2．5
用同樣的命令畫￠9的圓。
④繪制R9圓角。
命令：fillet
選擇第一個對象或?[放棄(U)/多段線(P)/半徑(R)/修剪(T)/多個(M)]:R
指定圓角半徑<0.0000>:9
命令:ENTER
選擇第一個對象或?[放棄(U)/多段線(P)/半徑(R)/修剪(T)/多個(M)]: (選擇其中一條輪廓線)
最后，利用夾點的壓縮功能將階梯孔的兩中心線壓縮至適當長度，如圖4-3(c)
⑤Mirror命令鏡像復制俯視圖另一半投影，操作步驟同前。如圖4-3(d)
3.繪制左視圖
①首先利用line命令從主視圖右下角起繪制一水平直線9至N點，然后繪制左視圖外框。
命令：line
指定第一點: (自動捕捉N點)
指定下一點或?[放棄(U)]：@32，o
指定下一點或?[放棄(U)]：@0,10
指定下一點或?[閉合(C)/放棄(U)]：@-17,0
指定下一點或?[閉合(C)/放棄(U)]：@0,22
指定下一點或?[閉合(C)/放棄(U)]：@-15,0
指定下一點或?[閉合(C)/放棄(U)]：(自動捕捉N點)，如圖4-4(a)

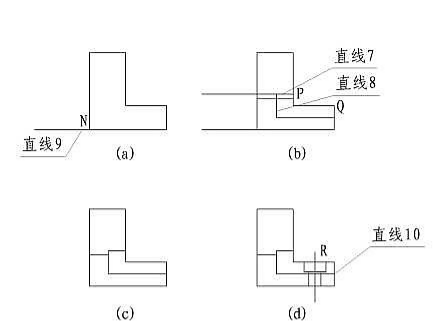

圖4-4左視圖繪制
②繪制中間投影線
命令：offset
指定偏移距離或?[通過(T)/刪除(E)/圖層(L)] <通過>:19
選擇要偏移的對象，或?[退出(E)/放棄(U)] <退出>:（選擇最上輪廓線)
指定要偏移的那一側上的點，或?[退出(E)/多個(M)/放棄(U)] <退出>:(所選直線下方定一點)
命令：line
指定第一點: (自動捕捉主視圖上的O?點)
指定下一點或?[放棄(U)]：(自動捕捉P點)
指定一個點：(自動捕捉Q點)
命令：line
指定第一點:@0,-5
指定下一點或?[放棄(U)]：@-24,0
指定下一點或?[放棄(U)]：(打開正交，光標上移至某位置)，如圖4-4(b)
③去掉多余線段，首先連接兩相互垂直直線7、直線8。
命令：fillet
選擇第一個對象或?[放棄(U)/多段線(P)/半徑(R)/修剪(T)/多個(M)]:R
指定圓角半徑?<0.0000>:0
命令：ENTER
選擇第一個對象或?[放棄(U)/多段線(P)/半徑(R)/修剪(T)/多個(M)]: (選擇直線7)
選第二根線：(選擇直線8)
然后，利用Trim命令剪切多余線段
命令：trim
選擇裁剪線…
選擇對象：(選擇直線8)
選擇對象：↙
選擇要修剪的對象，或按住?Shift?鍵選擇要延伸的對象，或[欄選(F)/窗交(C)/投影(P)/邊(E)/刪除(R)/放棄(U)]:(選擇需要剪切的部分)
最后擦去直線9
命令：erase
選擇對象：(選擇直線9)
選擇對象：ENTER?如圖4-4(c)
④繪制階梯孔的投影。
首先利用Offset命令將直線10向左偏移8，然后：
命令：copy
選擇對象：(選擇主視圖上階梯孔的投影)
選擇對象：↙
指定基點或?[位移(D)/模式(O)] <位移>: (自動捕捉主視圖上D點)
指定第二個點或<使用第一個點作為位移>：(自動捕捉R點)，如圖4-4(d)
4．修改三視圖的線型及顏色
①調用線型。
命令：(點擊下拉菜單“格式”→“線型”…)，彈出線型對話框，單擊加載按鈕，選擇所需線型，(虛線一Hidden、中心線一Center)，單擊OK，即可裝入線型。
②修改中心線的線型及顏色。
??? 首先修改其中一條中心線的線型及顏色
命令：(下拉菜單“修改”→“特性”…)
彈出對話框，在圖中選擇任—中心線后，點取“線型”選項，選擇“中心線”線型，關閉對話框，所選擇的目標已被修改為點劃線。
然后利用格式刷修改其它中心線
命令：(下拉菜單“修改”→“特性匹配”…)
選擇源對象：(選擇已修改的中心線)
選擇目標對象或?[設置](依次選擇要修改的中心線)
③重復步驟②，將虛線改為Hidden線型，并修改為相應的顏色(如黃色)
5．利用夾點的拉伸或壓縮功能調整中心線的長度，使其超出輪廓線約5mm，完成全圖修改后的三視圖如圖4-5所示。

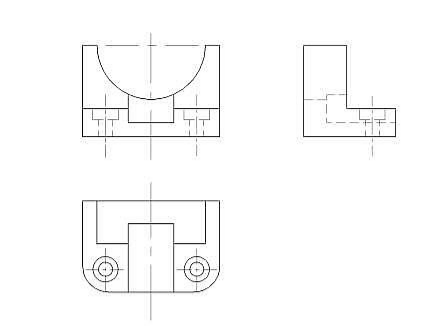

圖4-5完成的三視圖
6．保存所繪圖。
