在CAD中，機械圖樣中的裝配圖的繪制通常采用兩種方法。一種是直接利用繪圖及圖形編輯命令，按手工繪圖的步驟，結合對象捕捉、極軸追蹤等輔助繪圖工具繪制裝配圖。這種方法光是讀起來就感覺到很復雜，實際上，復雜是肯定的，而且容易出錯，這就導致只能繪制一些比較簡單的裝配圖。
第二種方法是“拼裝法”。也就是先繪出各零件的零件圖，然后將各零件以圖塊的形式“拼裝”在一起，構成裝配圖。下面利用中望CAD提供的集成化圖形組織和管理工具，用“拼裝法”繪制銑刀頭裝配圖。可供不懂的朋友參考。

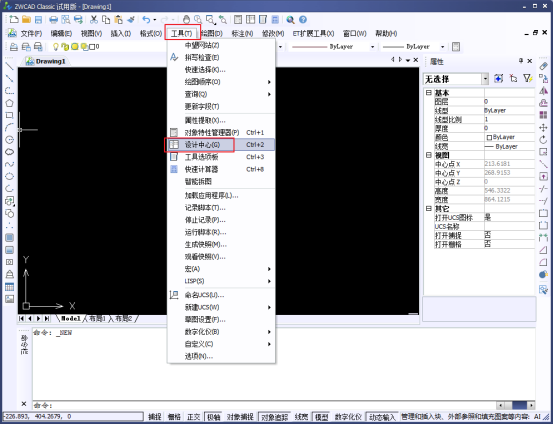

首先，在菜單欄選擇［工具］——［設計中心］選項，打開設計中心選項板，如圖所示。在文件列表中找到銑刀頭零件圖的存儲位置，在“內容區”選擇要插入的圖形文件，如座體.dwg，按住鼠標左鍵不放，將圖形拖入繪圖區空白處，釋放鼠標左鍵，則座體零件圖便插入到繪圖區。
插入左端蓋。用上面一樣的方法，以A點為基準點插入左端蓋。注意要充分使用縮放命令和對象捕捉功能來使得插入更加準確。接下來將插入的圖形塊進行“分解”，可以利用“擦除”和“修剪”命令刪除或修剪多余的線條。
插入螺釘。以B點為基準點插入螺釘，刪除、將多余線條修剪掉。注意相鄰兩零件的剖面線方向和間隔，以及螺紋聯接等要符合制圖標準中裝配圖的規定畫法。
插入軸承。以C點為基準點插入左端軸承，并修改圖形。
重復以上步驟，依次插入右端軸承、端蓋和螺釘、帶輪及軸端擋圈等，按規定畫法進行繪制。
接下來繪制銑刀、鍵，插入軸端擋板等。畫油封并對圖形局部進行修改。
標注裝配圖尺寸。裝配圖的尺寸標注一般只標注性能、裝配、安裝等等一些重要尺寸。
編寫序號。裝配圖中的所有零件都必須編寫序號，其中相同的零件采用同樣的序號，且只編寫一次。裝配圖中的序號應與明細表中的序號一致。
繪制明細欄，明細欄中的序號自下往上填寫。最后書寫技術要求，填寫標題欄。
