前兩天小編為大家介紹了裝配圖的繪制方法，它是機械圖樣的一種。今天我們來學習另外一種機械圖樣的繪制，那就是軸的零件圖。大家先觀察一下下面這張完整的軸的零件圖，可以發現，它由幾個部分組成，所以我們可以先畫好每個部件，也就是從部件開始繪制。
在開始正式的繪制之前，我們首先調用一個樣板圖。也就是說，可以根據所繪圖形的大小及個數，確定繪圖比例和圖紙尺寸（根據自己的需要設置即可），建立或調用符合國家機械制圖標準的樣板圖。如果沒有需要的樣板圖，那就應先設置繪圖環境。設置包括繪圖界限、單位、圖層、顏色和線型、文字及尺寸樣式等內容。比例命令是scale。設置好之后記得保存圖形文件，可以用savers命令來指定保存的路徑。
現在可以開始畫圖了。首先繪制主視圖。
軸的零件圖里有一條對稱軸，并且整個圖形是沿對稱軸的方向來排列的，大部分線條與軸線平行或垂直。根據這一特點，我們可先畫出軸的上半部分，然后用鏡像命令復制出軸的下半部分。
用偏移(OFFSET)、修剪(TRIM)命令繪圖。根據各段軸徑和長度，平移軸線和左端面垂線，然后修剪多余線條繪制各軸段。也可以調用直線(LINE)命令，結合極軸追蹤、自動追蹤功能先畫出軸外部輪廓線，再補畫其余線條。
用倒角命令(CHAMFER)繪軸端倒角，用圓角命令(FILLET)繪制軸肩圓角。
接下來繪制鍵槽。用樣條曲線繪制鍵槽局部的剖面圖的波浪線，然后填充圖案。然后用樣條曲線命令和修剪命令將軸斷開。
繪鍵槽剖面圖和軸肩局部視圖。整理圖形，修剪多余線條，將圖形調整至合適位置。

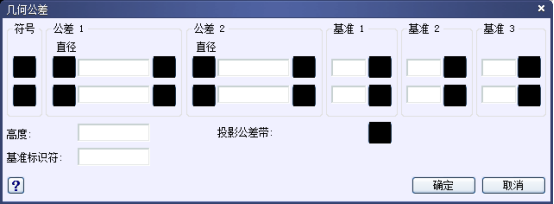

畫完圖之后記得標注尺寸和幾何公差，在菜單欄中選擇標注——公差，彈出幾何公差對話框。
具體的設置就不贅述啦，大家按照需要進行調整即可！
