CAD標注樣式中的【調整】選項卡可以對目標對象的位置進行精確的設置。那么大家知道這么選項卡中各個要素的具體含義嗎？不知道的可以參考這篇文章，相信閱讀過后會更加清楚【調整】選項卡中各項設置的含義和使用方法。

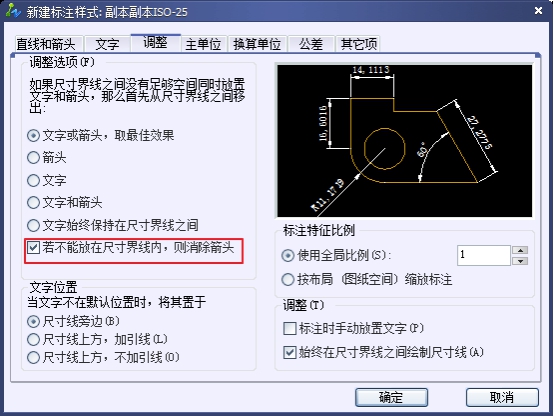

【調整選項】選項組可以用來確定當延伸線之間沒有充足空間時，同時放置標注文字和箭頭時，應從延伸線之間移除的對象。各選項含義如下：
【文字或箭頭（最佳效果）】表示由系統選擇最好的方式來確定尺寸文字和尺寸箭頭的位置。
【箭頭】表示將尺寸箭頭放在延伸線外側。
【文字】表示將標注文字放在延伸線外側。
【文字和箭頭】表示將標注文字和尺寸線都放在延伸線外側。
【文字始終保持在尺寸界限之間】表示標注文字保持在延伸線之間。
【若箭頭不能放在尺寸界限內，則消除箭頭】表示當延伸線之間不能放置箭頭時，則不顯示標注箭頭。
在【文字位置】選項組中，可以設置當標注文字不在默認位置時應該放的位置。具體包括尺寸線旁邊、尺寸線上方帶引線、尺寸線上方不帶引線。
在【標注特征比例】選項組中可以設置標注尺寸的特征比例以便通過設置全局比例來增加或減少各標注的大小。
【調整】選項組可以對標注文字和尺寸線進行細微的調整，包括手動放置文字和在尺寸界限之間繪制尺寸線。
