當我們將CAD圖紙繪制好了之后，一般來說都要把圖紙打印出來，圖紙打印出來了，這項工作才算到了尾聲，才可以認為繪圖工作基本完畢（當然還有整理歸檔等）。打印時，打印的比例問題是一定要考慮的。打印比例和繪圖比例合理，那么最后完成的圖紙就清晰美觀漂亮。不合理的話，即使繪圖界面美觀，打印出來的效果就并不理想了。那么打印比例和繪圖比例應該注意些什么呢？

一般來說，最終打印的圖紙有按照比例和不按照比例兩種。按照比例的一般是施工圖；不按照比例的情況有很多，一般有方案文本、過程圖、條件圖等，最近幾年的初步設計（擴初設計）文本也逐漸變成不按照比例，打印成A3大小。

先來看看按照比例打印的施工圖。施工圖基本上都是按比例出圖的，但是在出圖時會有不同的比例設置。比如說，平立剖一般都是1:100，樓梯間、衛生間是1:50，節點大樣是1:20，裝修圖中的節點大樣則可能會有1:10、1:5、1:2等的比例，總圖的常用比例是1:500,有時候也會有1:1000、1:2000等。我接下來以一套包括平立剖面圖、樓梯間、衛生間大樣和節點大樣的常規的建筑施工圖來舉例說明。

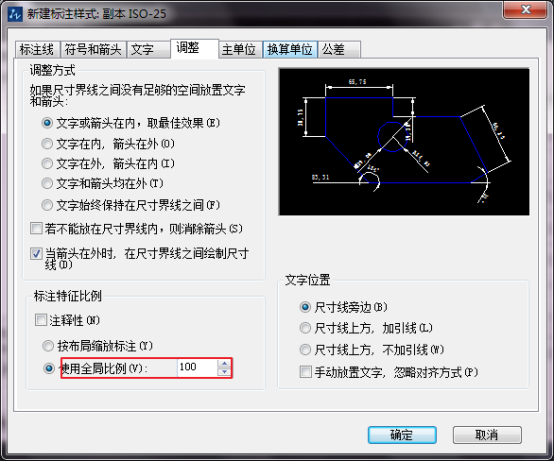

首先，我們一開始繪制的一般都是平面圖，這時應該以實際每1MM對應CAD中的每個標準單位1來繪制，接下來的其他立剖面也同樣。這時，有兩個地方應該要注意：一是所有的字體基本上都應設置為350高度左右，房間名可稍大些，圖紙名稱等專用字體高度另定。二是在進行尺寸標注后，將該尺寸標注的“標注全局比例”設置成100。其它的設置，按照前文所述。

接下來是1:50比例的樓梯大樣和衛生間大樣。在繪制這樣的圖時，一般先將平面圖中的相關部分拷貝到原來圖紙旁邊，然后刪除和剪接掉多余的部分。

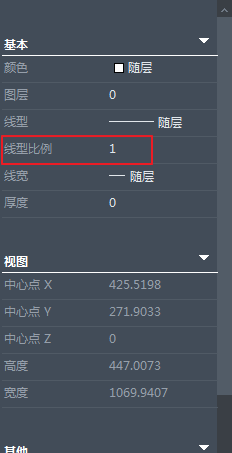

下面就要對一些東西進行修改了。一是線型比例（如上圖所示），除實線外，其他的如虛線、點劃線等都改為原來一半的線性比例；二是字大小、標高大小、軸線號大小，同樣的Scale為原來的0.5比例；三是標注設置，將這一部分的所有標注中的“標注全局比例”修改為50。這樣的話，按照1:50的比例打印出來時，各部分的大小尺寸都會比較合適。1:20的節點大樣繪制方法一樣。
