CAD如何繪制三維螺旋線和樣條曲線
三維螺旋線是指一個固定點向外，沿底面所在平面的法線方向，以指定的半徑、高度或圈數旋轉而形成的規律曲線，一般常用作螺紋特征掃描路徑。樣條曲線是一條通過一系列控制點的光滑曲線，它在控制點的形狀取決于曲線在控制點的矢量方向和曲率半徑。與平面樣條曲線不同，空間樣條曲線可以想任意方向延伸，因此經常用來創建曲面邊界。下面，小編將分別介紹樣條曲線和三維螺旋線的繪制方法。
【繪制空間樣條曲線】
首先新建一個空白的圖形。然后單擊繪圖面板中的樣條曲線按鈕，根據命令行的提示來依次選取樣條曲線控制點即可。

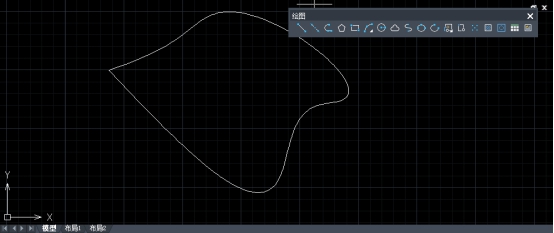

用樣條曲線繪制出的圖形如下圖所示。
【繪制三維螺旋線】
啟用螺旋線的命令是HELIX。執行該命令，然后指定螺旋線的底面、頂面半徑以及螺旋高度等參數后，即可完成螺旋線的創建。默認情況下螺旋線的圈數為上次創建螺旋線的圈數，因此螺旋線的圈數不是必須設置的選項，當指定螺旋線底面和頂面半徑后，可根據命令行的提示，設置圈高和圈數。其中圈高等于螺旋線各圈之間的間距乘以螺旋圈數。選擇扭曲選項可以指定螺旋線的旋轉方向是順時針還是逆時針。
創建好的螺旋線，可以通過特性選項板編輯其參數。
