CAD中旋轉和放樣命令的介紹和使用
旋轉是將二維對象繞指定的旋轉線旋轉一定的角度而形成的模型實體，例如帶輪、法蘭盤和軸類等具有回旋特征的零件。用于旋轉的而為對象可以是封閉多段線、多邊形、圓、橢圓、封閉樣條曲線、圓環以及封閉區域。三維對象、包含在快中的對象、有交叉或干涉的多段線不能被旋轉，而且每次只能旋轉一個對象。
調用旋轉命令的方法如下：
命令行：在命令行輸入REVOLVE/REV。

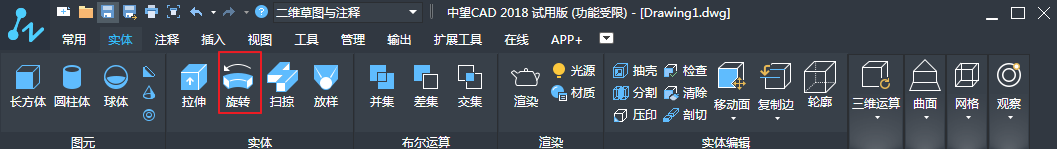

菜單欄：在頂部菜單欄的實體選項中，選擇旋轉圖標。如圖所示。
繪圖區：左擊鼠標，在快捷菜單欄中選擇旋轉選項。
通過以上三種方法中的任意一種方法即可調用旋轉命令。
放樣是變化的橫截面沿著指定的路徑或者導向運動掃描所得到的三維實體。橫截面指的是具有放樣實體截面特征的二維對象，使用該命令時，必須指定兩個或者兩個以上的橫截面來創建放樣實體。
調用放樣命令的方法如下：
命令行：在命令行輸入LOFT。

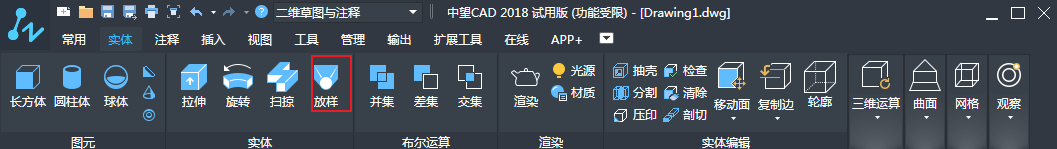

菜單欄：在頂部菜單藍的實體選項中選擇放樣的圖標，如下圖。
通過上述任一種方法執行該命令后，即可調用放樣命令。要注意的是：放樣時使用的曲線必須全部開放或者全部閉合，不能使用既包含開放又包含閉合的曲線的一組截面。
補充：掃掠工具的調用
在命令行輸入SWEEP即可調用掃掠命令。使用掃掠工具可以將掃掠對象沿著開放或者閉合的二維或三維路徑運動掃描來創建實體或曲面。掃描對象可以說直線、圓、圓弧、多段線、樣條曲線、二維面和面域。
