CAD對模型進行渲染的操作步驟
我們給模型添加了材質和光源之后，在繪圖區顯示的效果并不十分真實，因此接下來需要使用中望CAD的渲染工具，在渲染窗口顯示該模型。在真實環境中，影響物體外觀的因素是很復雜的，在中望CAD中為了模擬真實環境，通常需要經過反復試驗才能夠得到所需的結果。調用渲染命令的操作方法如下。
命令行：在命令行輸入RENDER

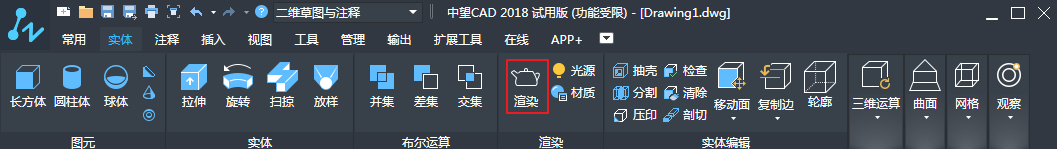

功能區：在實體功能區選單擊渲染按鈕。

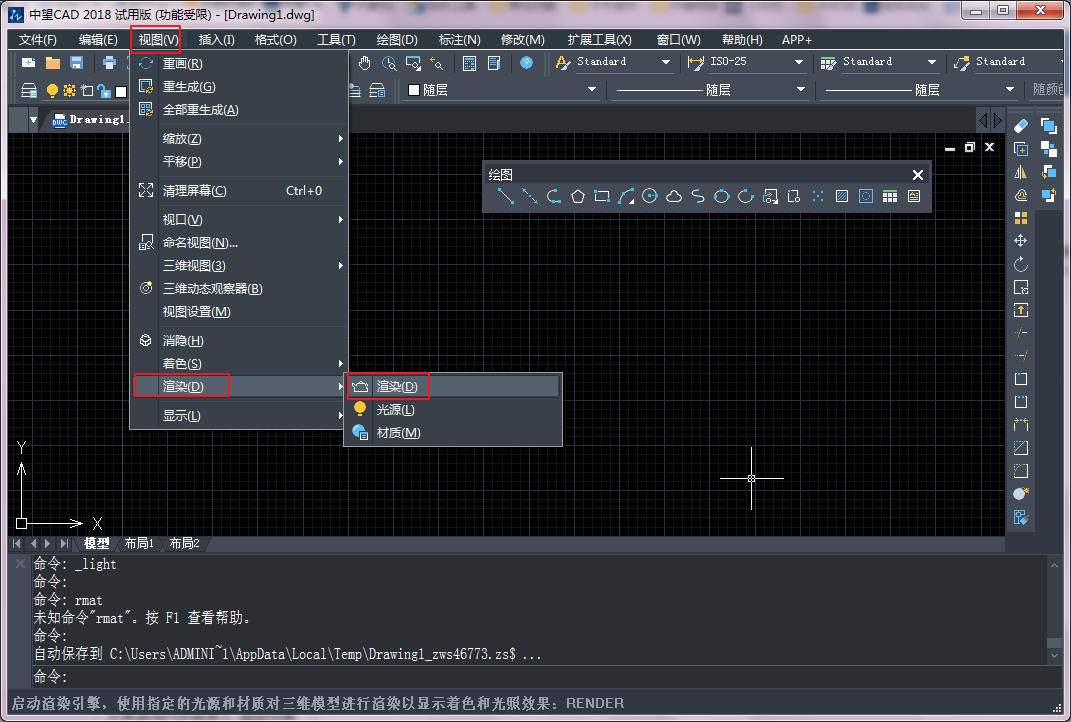

菜單欄：在中望CAD經典版中，在頂部菜單欄選擇【視圖】——【渲染】。
通過以上任意一種方式執行命令，系統將彈出渲染窗口，并自動完成渲染操作。渲染圖形的步驟如下：
1. 使用默認設置開始嘗試渲染。從渲染效果擬定要設置哪些因素，如光源類型、光照角度、材質類型等等。
2. 創建光源。
3. 創建材質。材質為材料的表面特性，包括顏色、紋理、反射光（亮度）、透明度、折射率以及凹凸貼圖等。
4. 將材質附著到圖形中的對象上?？梢愿鶕ο蠡蛘邎D層附著材質。
5. 添加背景或霧化效果。
6. 如果有需要，調整渲染參數。
7. 渲染圖形。
上述步驟的順序并不十分嚴格，比如說，可以創建并附著材質后再來添加光源。另外，在進行渲染之后，可能會發現某些地方需要再進行改進，這種情況就可以返回到之前的步驟中，來對需要改進的地方進行修改。
