CAD引線標注快捷鍵
CAD引線標注可以分為快速引線和多重引線。創建快速引線的快捷鍵是 LE，創建多重引線的命令是 mleader。
【補充：CAD創建多重引線標注及其樣式管理】
小編在之前的文章中介紹過引線標注，大家已經了解了引線標注是用于對圖形中的某一特征進行文字說明的。下面我們介紹多重引線標注的創建，以及如何管理多重引線的樣式。大家可以感受到多重引線與引線之間的關系，并能更熟練地對兩者進行運用。
使用【多重引線標注】命令和管理所需的引出線，不僅能夠快速地標注裝配圖的證件號和引出公差，而且能夠更清楚地標識制圖的標準、說明等內容。此外，還可以通過修改多重引線的樣式對引線的格式、類型以及內容進行編輯。
1. 多重引線標注的創建：
第一種方法：在命令行輸入MLEADER或者MLD。

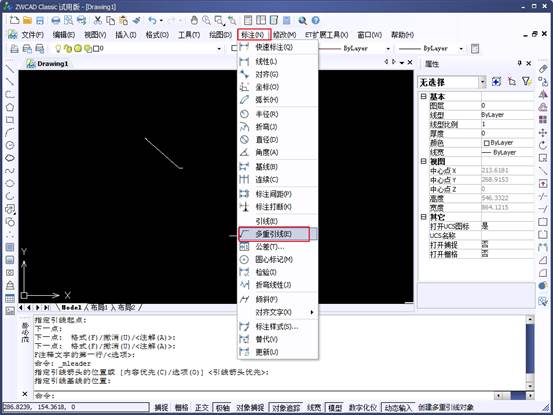

第二種方法：在標注選項卡中點擊【多重引線】。
通過上面任一種方法執行命令之后，命令行會給出如下提示：
在圖形中單擊確定引線箭頭的位置，然后在打開的文字輸入窗口輸入注釋內容即可?？梢越o圖形添加多個引線和注釋。
2. 管理多重引線樣式：
第一種方法：調用MLEADERSTYLE或MLS命令。

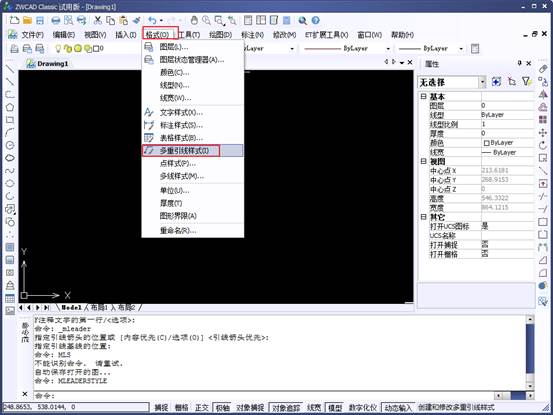

第二種方法：在格式選項卡中選擇【多重引線樣式】選項。

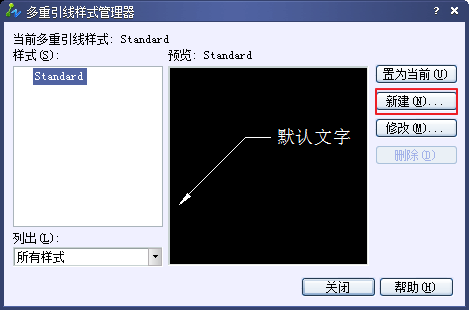

執行之后系統彈出【多重引線樣式管理器】對話框，該對話框與【標注樣式管理器】是類似的，可以設置多重引線的格式和內容。
單擊【新建】即可創建一個新的多重引線樣式。
