CAD中如何設置“線”參數

【線】選項卡主要用于設置尺寸線，尺寸界線的格式和特性等變量。

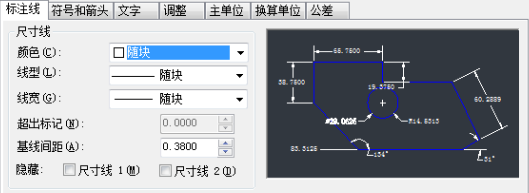

1.【尺寸線】選項組

CAD中如何設置“線”參數

·【顏色】下拉列表：用于設置尺寸線的顏色。

·【線型】下拉列表：用于設置尺寸線的線型。

·【線寬】下拉列表：用于設置尺寸線的線寬。

·【超出標記】微調按鈕：用于設置尺寸線超出尺寸界線的長度。在默認狀態下，該選項處于不可用狀態，當用戶只有在選擇建筑標記箭頭時，此微調按鈕才處于可用狀態。

·【基線間距】微調按鈕：用于設置在基線標注時兩條尺寸線之間的距離。

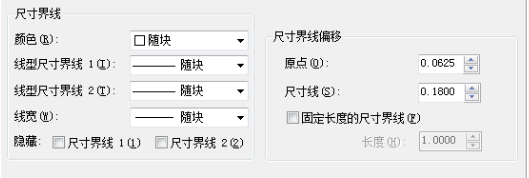

2.【尺寸界線】選項組

CAD中如何設置“線”參數

·【顏色】下拉列表：用于設置尺寸界線的顏色。

·【線型尺寸界線1】下拉列表：用于設置現行尺寸界線1的線型。

·【線型尺寸界線2】下拉列表：用于設置現行尺寸界線2的線型。

·【線寬】下拉列表：用于設置尺寸界線的線寬。

·【原點】微調按鈕：用于設置尺寸界線起點與被標注對象間的距離。

·【尺寸線】微調按鈕：用于設置尺寸界線超出尺寸線的長度。

·【固定長度的尺寸界線】復選框：在【長度】文本框中可設置延伸線的固定長度。
