CAD屬性塊中的屬性文字不能顯示怎么辦

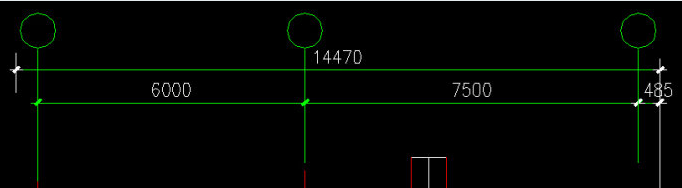

如果打開一張圖后，發現圖塊的屬性文字沒有顯示，該怎么辦？例如打開下圖后發現軸號沒有顯示。
首先不要懷疑圖出錯了，我們應該先檢查一下變量的設置。出現這種問題通常是因為attmode變量被設置為0了，在命令行輸入attmode后，將參數設置為1就可以了。
Attmode的作用是將屬性值的顯示設為打開或關閉(可見或不可見)。attmode變量為0時，表示屬性不可見；attmode變量為1時，表示屬性可見。
如果檢查了attmode屬性值確實為1，但是仍然不顯示軸線號，一般可以從兩個方面去檢查：
1、 電腦沒有軸號所采用的文字樣式的字體，那么只要指定字體就可以正常顯示了；
2、軸號文字所在的圖層被隱藏了，那么只要把相關圖層開啟就可以顯示了。
