CAD地形圖紙打開后不顯示高程點怎么辦?
經常用CAD軟件繪圖的朋友都知道，很多時候作圖必須有一個參照文件，那就是地形圖文件，一般地形圖文件中會顯示很多地貌信息，比如現狀的房子、樹木、高程點等，但有時候高程點（前提是原文件有高程點）不能在CAD軟件中顯示出來，大家如果遇到這種情況的時候，會怎樣去解決呢？下面是詳細的解決步驟。

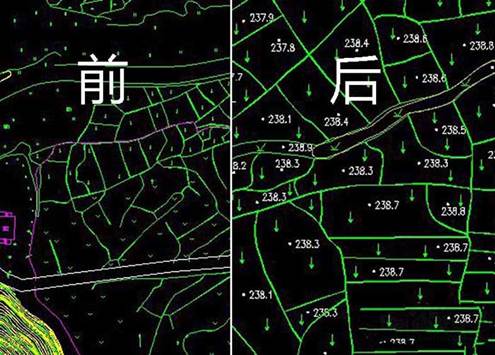

如圖，顯示前后對比截圖。
一、問題描述與分析，問題出現在哪里？

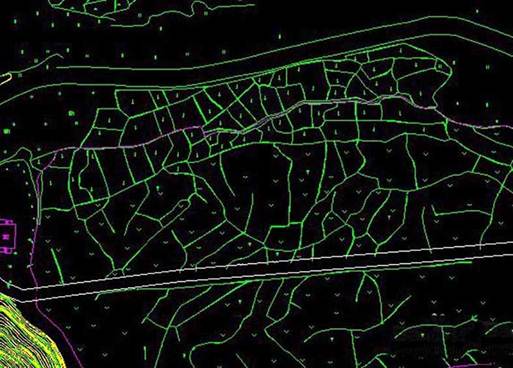

1、情況是這樣的，前一段從合作方手里面接受到一個CAD地形圖文件，當天打開的時候文件中是顯示有高程點的，今天再次打開的時候，CAD地形文件中的高程點不顯示了。問題分析，后來回想可能出現問題的環節，思來想去，感覺出現問題的只有一個地方，就是CAD文件打開的時候，文件總是提示選擇打開文字類型。
二、解決問題，應該怎么辦呢？
1、首先，點擊電腦桌面的中望CAD軟件快捷圖標，打開中望CAD軟件，然后用軟件打開CAD地形文件，如圖所示

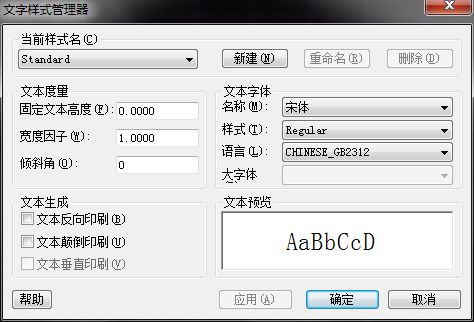

2、待CAD地形文件打開之后，在中望CAD軟件菜單欄找到“注釋”設置菜單，然后在該菜單下找到“文字”，并點擊文字菜單欄右下角的三角形，彈出一個“文字樣式管理器”的對話框，如圖所示：

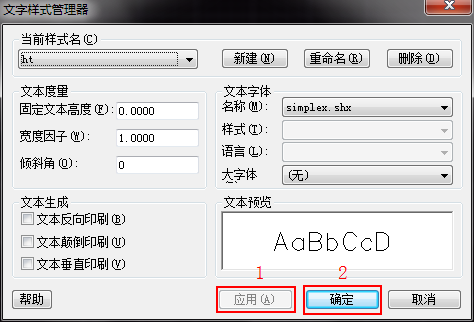

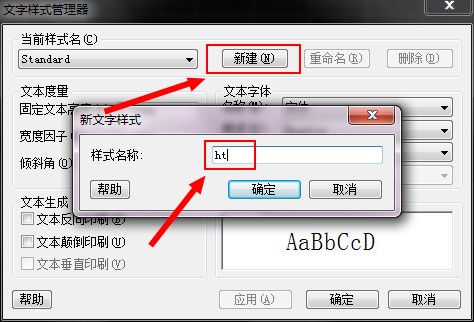

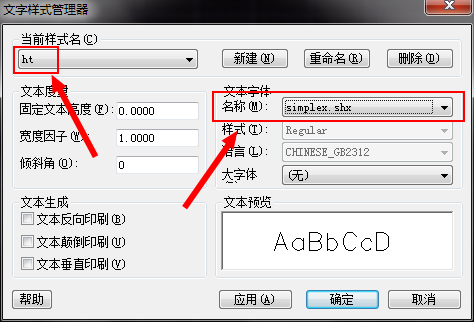

3、打開“文字樣式管理器”設置選項卡之后，新建樣式為"hz"，字體為“simplex.shx”，之后點擊應用該設置并確定，如圖所示：

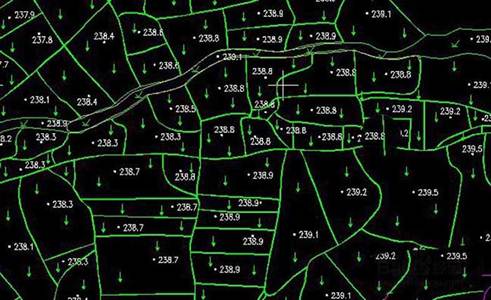

4、保存完上面的相關設置，重新到CAD地形文件頁面，查看地形圖高程點是否出現了。
如圖所示：
哈哈，只需簡單幾步，高程點就失而復得了。
