CAD彎頭怎么畫?
怎么利用中望CAD畫一個CAD水管彎頭呢？具體步驟如下：
1、打開CAD，轉主視圖，畫50*50的矩形。
2、修剪掉左側邊與下側邊。
3、倒圓角R45。
4、轉左視圖，畫直徑50的圓，并向內偏移2。
5、面域兩圓，再用大圓減去小圓，轉概念視覺樣式。
6、轉西南等軸測視圖，將圓移至彎角線端點（圓心對齊端點）。

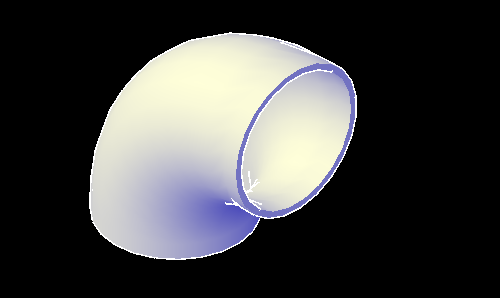

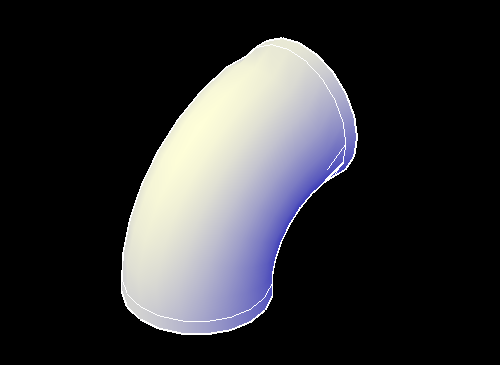

7、以彎角線為路徑拉伸圓，彎頭完成了。
