CAD中的三級鋼筋符號怎么打出來
我們在用CAD繪圖的時候，尤其是在需要配鋼筋說明是，可能會需要用到鋼筋符號，今天，小編為大家簡單介紹下如何在中望CAD中插入三級鋼筋符號。

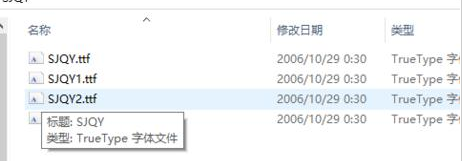

1.首先，需要安裝SJQY字體?？梢园俣人阉鰿AD字體，選擇下載。
2.解壓安裝到C:\Windows\Fonts中，如果提示已有該文件，則直接跳過即可。
3.打開中望CAD，創建一個文字樣式，輸入命令“st”，然后回車。
4.新建一個文字樣式“SJQY”，然后選中。
5.選擇他的默認字體，設置為“@sjqy”，然后點擊確定，找字體的時候需要仔細找，只要你按照指示完成第一二步，那么肯定能找到這個字體的。
6.輸入文字命令“t”，回車。選擇sjqy字體。
7.開啟字母大寫，然后再如如“C，就可以得到三級鋼的符號。注意：這里一定注意了，一定要首先要開大寫，然后輸入字母“C”。就可以得到鋼筋符號了……

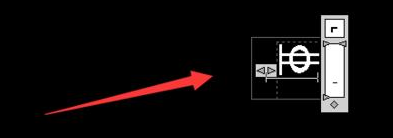

8.結果如下：
注意，在輸入“c”之前，一定要先開大寫。
