CAD怎么畫鋸齒盤圖紙
在CAD中想要繪制一個鋸齒盤圖紙，應該從哪里入手呢，下面為大家帶來畫鋸齒盤的技巧，學完了這些步驟之后，相信你也能很快繪制出這個鋸齒盤圖形。
1、打開CAD進入繪圖界面
1）以任意位置先做一個十字的中心線，設置好線型，顏色
2）以中心線的交點為圓心繪制直徑160和直徑144的圓（這兩個圓是做輔助用的）
3）輸入直線命令（簡寫：L）以中心線的交點為直線的起點，做角度線（126度），直徑長度只要超過直徑160的圓就可了。
4）重重直線命令，再繪制一條角度線（162度）
效果如圖
2、角度線繪制好之后，再利用直線命令，將BCDEF這五個點按順序連接起來，效果如圖

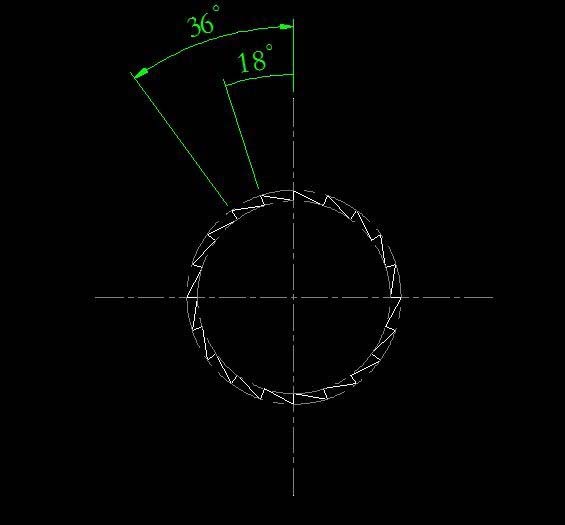

3、利用陳列命令（簡寫：AR，用環形陳列)
4、主輪廓完成之后，開始繪制里面的圖形元素（弧形腰形孔、圓孔）
1）利用直線命令，先繪制兩條角度線，一條是126度，另一條是162度
2）利用圓的命令，以十字中心線的交點為圓心，繪制一個直徑為100的圓（做中心圓用）
3）利用偏移命令（簡寫：O），將直徑100的圓內、外各偏移一次，偏移距離為5
4）找到126度的線與直徑100的圓的交點為圓心，繪制一個半徑為5的圓
5）找到162度的線與直徑100的圓的交點為圓心，繪制一個半徑為5的圓
6）修剪半徑為5的圓以外的部分，效果如圖
7）找到垂直中心線與直徑100的圓的交點為圓心（上下各有一個點），繪制一個直徑10的圓，
8）以十字中心線的交點為圓心，繪制一個直徑為36的圓

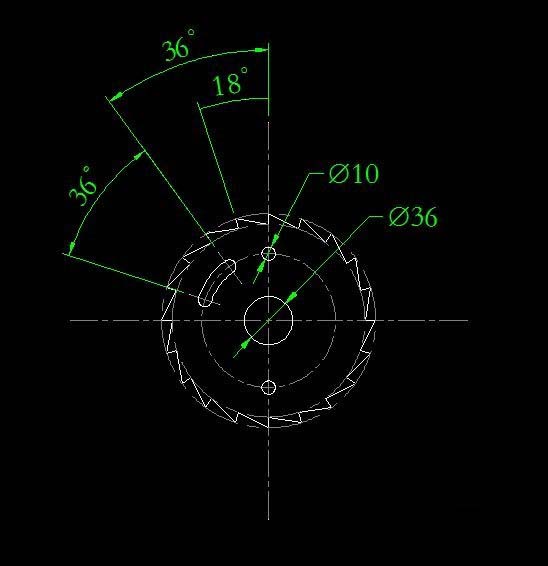

效果如圖
5、利用鏡像命令（簡寫：mi）
1）將左邊的弧腰形孔為鏡像對象，十字中心線的垂直線為鏡像點
2）將上半部分的兩個弧形腰形孔為鏡像對象，十字中心線的水平線為鏡像點

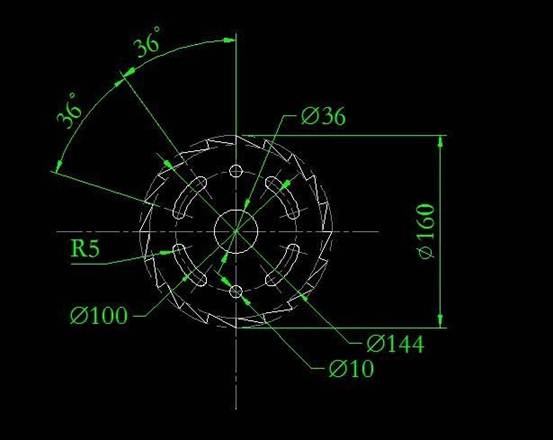

鏡像完成后，再做最后的整理和標注。效果如圖
以上就是用CAD畫鋸齒盤的詳細教程，感興趣的朋友可以自己動手繪制一番哦，有更多想要了解的歡迎關注中望CAD官網。
