CAD已知三點位置怎么確定圓心
如下圖知道三個點，怎么確定圓心位置并求半徑。方法為：令三點為A、 B、 C；取其中兩點A、 B，做中垂線；取另兩點A C（或B C）,做中垂線，交點即為圓心。下面是詳細的操作過程。
1、使用快捷鍵“L”直線命令，連接AB，BC，如圖
方法一：對象捕捉+直線L。

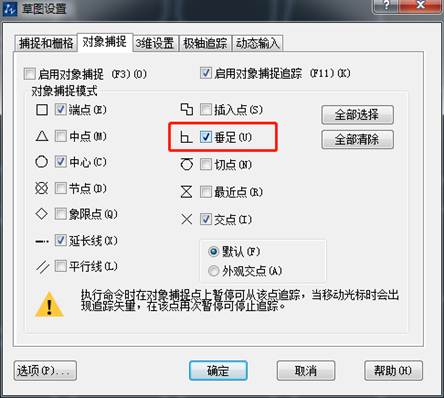

1、設置“對象捕捉”，鼠標放在下方“對象捕捉”上右擊---"設置"---勾選"垂足"
2、使用快捷鍵“L”直線命令，選擇第一個點時，選擇BC的中點；然后在垂直方向左右晃動鼠標會有如圖所示的“垂足”出現，左擊選擇第二個點，OK！
方法二：構造線，快捷鍵XL
1、輸入XL或者點擊“構造線”命令，按照提示依次選擇角度A，參照R，選擇直線，角度90度。如下圖標識的步驟
2、交點即為圓心。
以上就是CAD已知三點確定圓心的教程，希望大家喜歡。
