CAD怎么刪除展開料大量的折彎線
CAD怎么刪除展開料大量的折彎線？CAD處理三維軟件生成的展開料有大量折彎線需要刪除，刪除這些折彎線需要大量的時間，也比較麻煩，怎么刪除CAD這些折彎線呢？下面小編教給大家一個簡便的方法，可以快速刪除所有的折彎線，下面是詳細的教程參考。

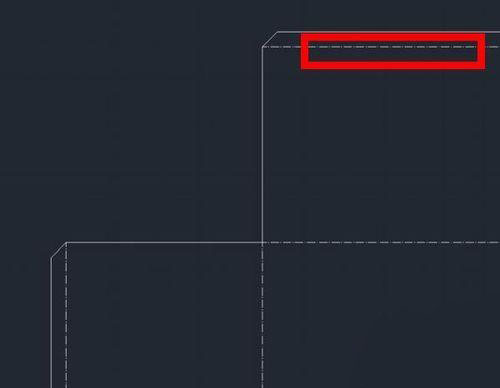

1、如圖，三維軟件生成的展開料上邊，每一個折彎邊都有兩條虛線代表折彎線
2、選擇任意虛線查看線型，因為三維軟件生成的折彎線都是統一線型。
3、查看特性還有一種方法就是選擇虛線，右鍵點擊選擇特性直接查看
4、按ESC取消選擇，在CAD圖紙空白處右鍵點擊選擇快速選擇命令，當然也可以用快捷命令

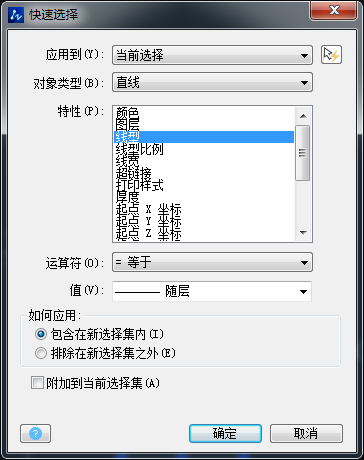

5、對象類型選擇直線，特性選擇線型，運算行選擇=，值選擇我們剛剛看到的那個線型，單擊確定

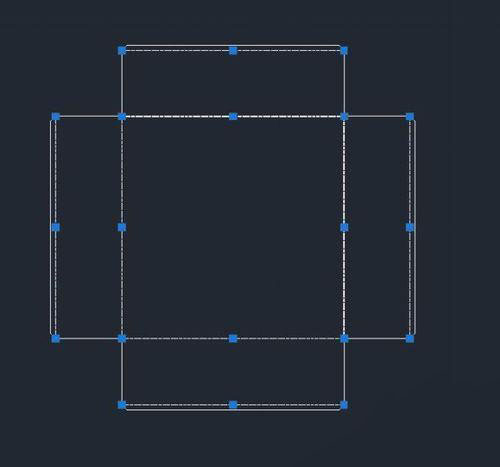

6、此時所有虛線都被選中，直接刪除即可

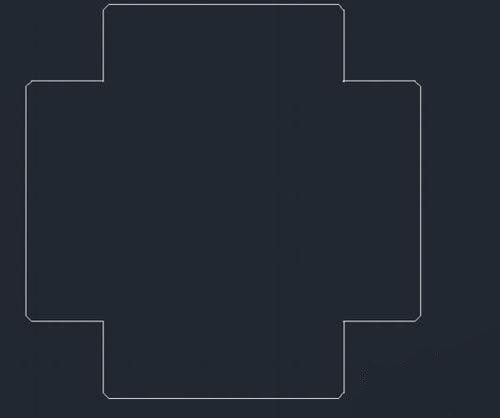

7、如圖所示，這是刪除虛線的效果。
以上就是CAD快速刪除展開料大量折彎線的教程，希望大家喜歡。
