CAD區域填充失敗怎么辦
CAD區域填充失敗怎么辦？利用CAD進行機械設計時，我們經常會用到區域填充。給CAD圖紙填充圖案時，發現填充失敗了，該怎么辦呢？CAD區域填充失敗，有可能是圖形未封閉，下面為大家介紹CAD區域填充失敗的解決辦法，下面是詳細的參考教程。
1、打開CAD軟件，在軟件中任意畫出一個封閉的圖形，可以根據自己的喜好畫任意一個圖形，只要封閉即可，如圖所示
2、點擊菜單欄中的繪圖，再次點擊下拉菜單，點擊圖案填充，如下圖所示
3、我們選取要填充的邊界，這里有兩種選擇方法，一個是選擇內部點，一個是選擇邊界，都能滿足要求，選擇內部點，只需要選擇區域的一個點即可，而選擇邊界，要把整個邊界全部選中；如下圖所示
4、右擊確認選中的區域，如圖所示

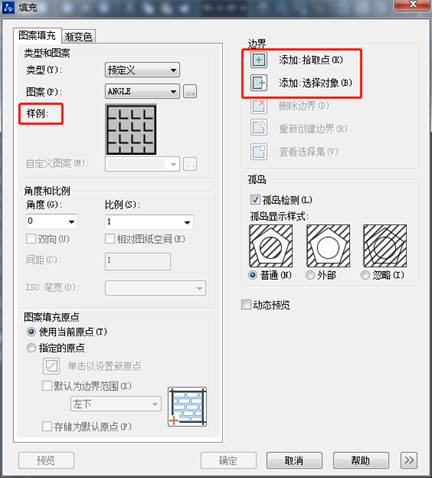

5、先點擊樣式，彈出樣式的對話框，可以根據你的需要選擇對應的樣式，如圖所示
6、在這里發現CAD填充失敗了，一般填充不正確都是CAD區域沒有封閉的緣故，我們可以將節點，放大，再處理就可以完成填充，如下圖

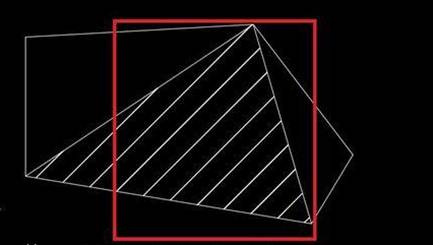

7、下面調整后的效果，如圖所示：
以上就是CAD區域填充的教程，CAD區域填充失敗，可能是圖形未封閉的緣故，我們可以放大節點再處理，調整后的圖案就可以完美填充了。
推薦閱讀：CAD制圖初學入門
推薦閱讀：CAD填充
