CAD如何調整十字光標和靶框大小
CAD如何調整十字光標和靶框大小?在新打開的中望CAD軟件界面上會出現很小的十字光標和靶框，那么該調整它們的大小呢？接下來小編就為大家講解一下
1、首先,正常打開中望CAD軟件進入繪圖界面。在沒有調整之前，繪圖時除了會出現很小的十字光標和靶框外也會出現非常小的拾取框和夾點。
2、接著,點擊操作界面上方的工具按鈕。

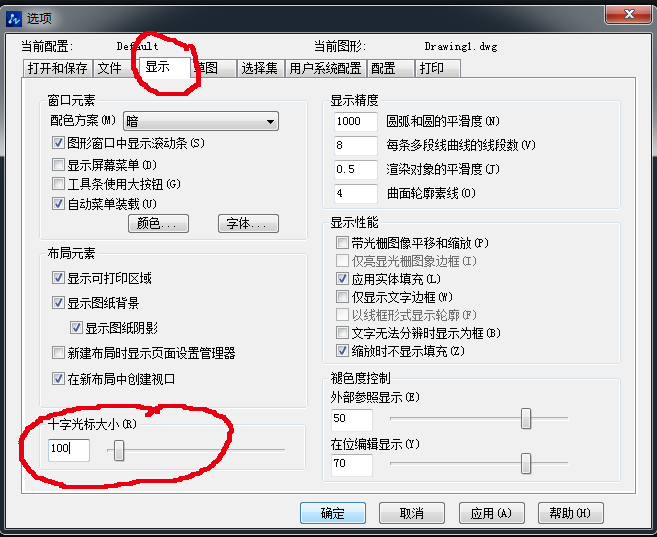

3、然后點擊選項按鈕后會出現新的對話框，在新對話框界面點擊顯示按鈕，這時就會看到界面右下方會出現十字光標大小的選項，之后修改數值。（100代表十字光標是滿屏的，具體數值根據個人習慣）。

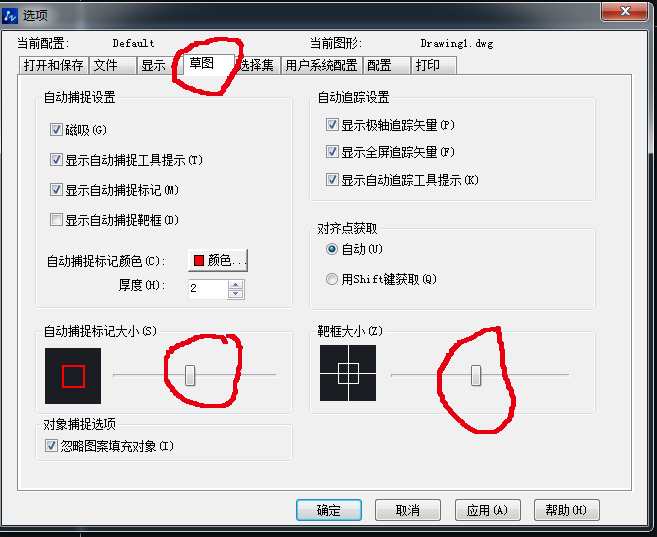

4、十字光標完成設置后，再點擊草圖按鈕，這時界面下方會出現自動捕捉標記大小和靶框大小兩個選項按鈕，分別將這兩個按鈕都調到中間位置就可以了。這時自動捕捉標記大小和靶框大小就設置完成了。（具體調到哪個位置根據每個人的繪圖習慣自行調整）。

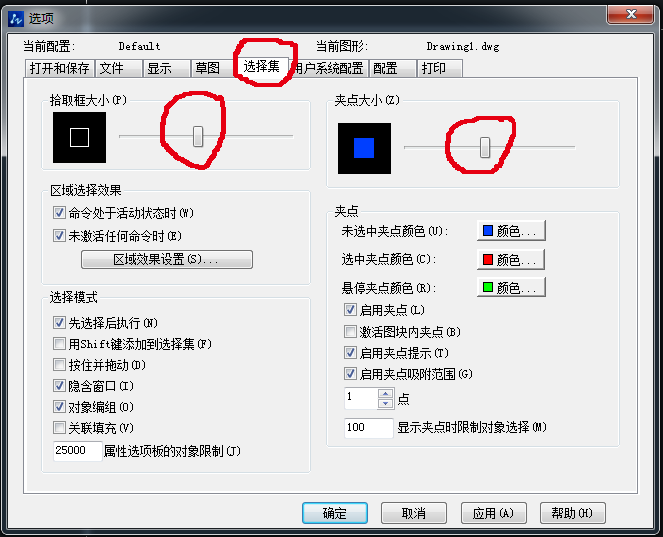

5、之后，再次點擊選擇集按鈕進行最后一步設置，點擊后在出現的界面上對拾取框大小和夾點大小這兩個選項按鈕分別進行設置。（一般都是調到中間左右的位置，具體調到哪個位置合適可以根據每個人的繪圖習慣自行調整）。
6、最后,點擊確定，就完成了設置。
