CAD中怎樣使用極軸追蹤畫風玫瑰圖
CAD中怎樣畫風玫瑰圖?又怎樣借助極軸追蹤?小編接下來就為大家講解一下

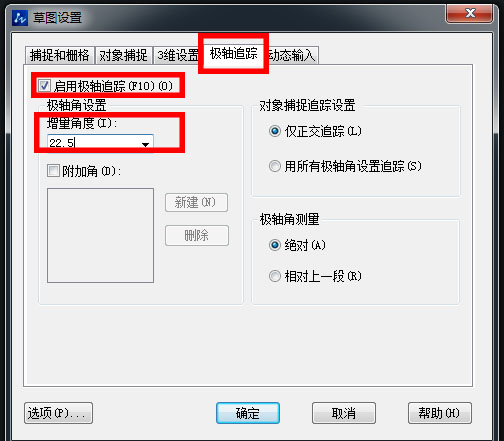

1、打開中望CAD，點擊菜單欄中【工具】選項板中的【草圖設置】，勾選‘啟用極軸追蹤’，然后在“增量角”下拉菜單中 選擇22.5度，最后點擊確定

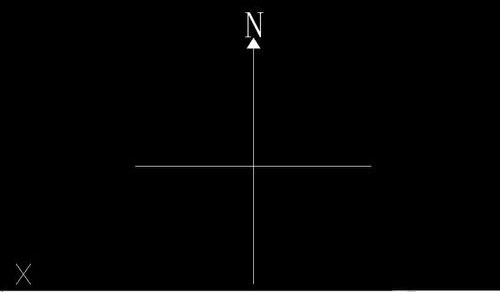

2、接著,畫如下圖所示的十字指北標志

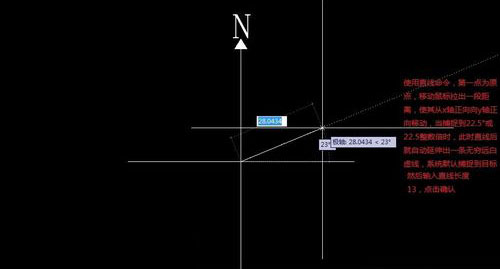

3、然后,在直線命令下通過極軸捕捉，畫第二條線段,其傾角為22.5°，長為13

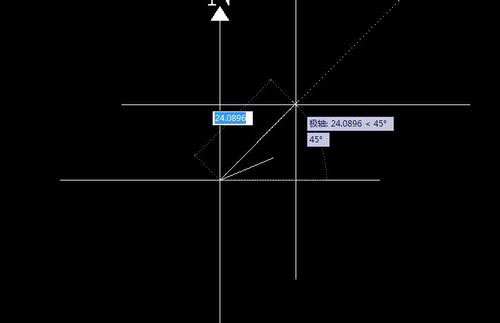

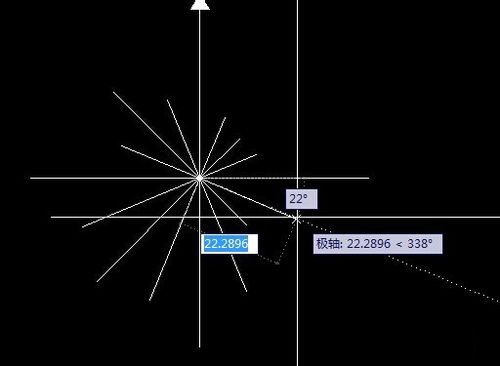

4、重復第三步，依次畫出其他直線

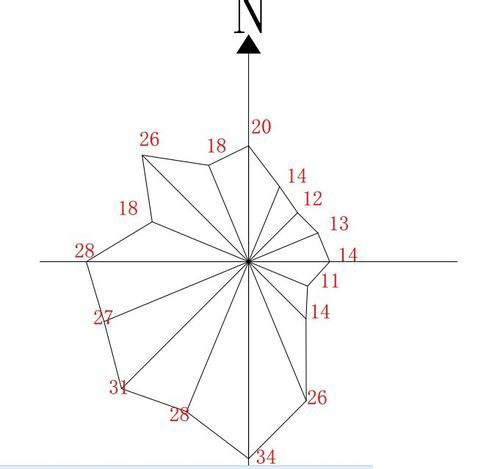

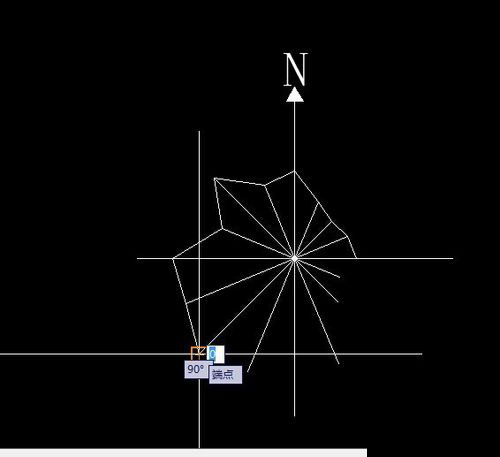

5、最后,打開對象捕捉，使用直線命令連接各直線端點
