CAD中如何設置圖層
CAD中如何設置圖層
在CAD中，理解和使用圖層是非常重要的，它直接關系到圖紙是否更有價值性，那么在CAD中如何設置圖層呢？下面小編為大家講解一下方法。
第一步，打開CAD圖紙，這里小編新建一個
第二步：可以在CAD圖紙的左上方找到“圖層控制”，下拉菜單，看見“圖層控制”下拉菜單里面只顯示一個“0”圖層。
第三步：鼠標放置在“圖層特性”的下拉菜單左側的，看到“圖層特性管理器”如圖所示：

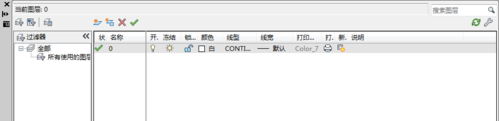

第四步：單擊“圖層特性管理器”，出現一個對話框，如圖所示：
第五步：鼠標放置在“新建圖層”這個圖標上面，看見新建圖層的提示，如圖所示
第六步：點擊“新建圖層”，我們可以看見出現了新的圖層“圖層1”，如圖所示：
第七步：在名稱下面點擊“圖層1”，將圖層的名稱改為我們需要用到的圖層。
第八步：關閉對話框，返回文件，接著查看“圖層特性”下拉菜單，一個新圖層就建好了.
注意事項
圖層的名稱我們可以根據自己的喜好（推薦使用有意義的命名）進行設置。
