CAD中，可以通過哪種方式修改尺寸標注的關聯性？
CAD中的關聯標注包含三種，取決于DIMASSOC的值是多少，當值為2的時候，表示關聯標注，當值為1的時候，表示無關聯標注，當值為0 的時候，表示分解標注。
下面來看看具體的例子：
1、首先，大家打開中望CAD軟件，打開要進行修改尺寸關聯的文件
2、然后找到命令行，輸入“DIMASSOC”，按回車鍵進行確認
3、然后我們選定關聯的模型，在這里，我們可以看到，關聯標注的變量值是2，是屬于默認值。除此之外，無關聯標注的變量值為1，而分解標注的變量值為0
4、如果這個時候調整了圓的大小，那么它所標注的數字也會進行改變

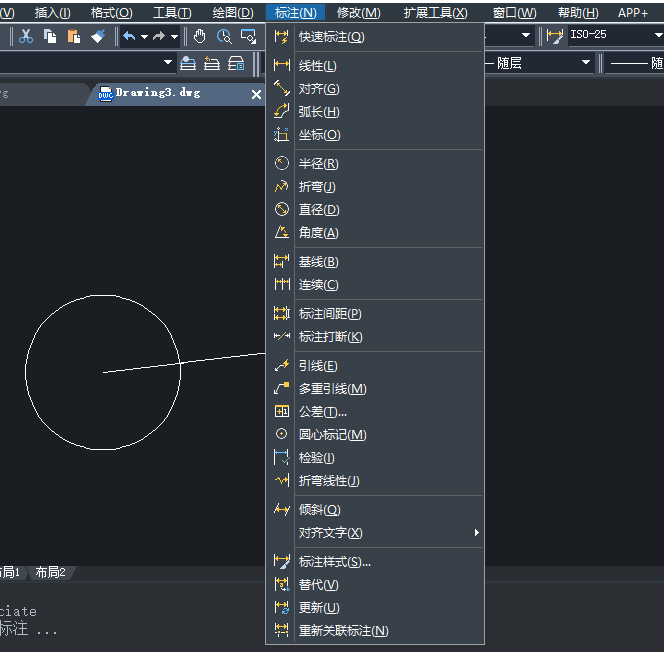

5、如果要重新進行關聯，可以找到CAD菜單欄上的標注-重新關聯標注按鈕，開啟重新關聯標注的功能
6、選擇一個或多個要建立或重新建立關聯的標注
7、根據需要建立關聯的標注的類型，依據命令行提示進行操作：
1)指定尺寸界線原點位置
2)輸入S（選擇對象）選擇標注對象
3)按 ENTER 鍵指定下一個尺寸界線原點
4)按 ESC 鍵退出當前命令，并保存已建立的所有關聯
