在用CAD繪圖的時候，免不了要經常修改圖紙，當遇到對方發過來一份修改過的圖紙，我們?nèi)绾慰焖賹?duì)比新舊圖紙的不同呢？接下來小編就來介紹一下對比圖紙的操作方法。
1、 首先，大家打開中望CAD軟件

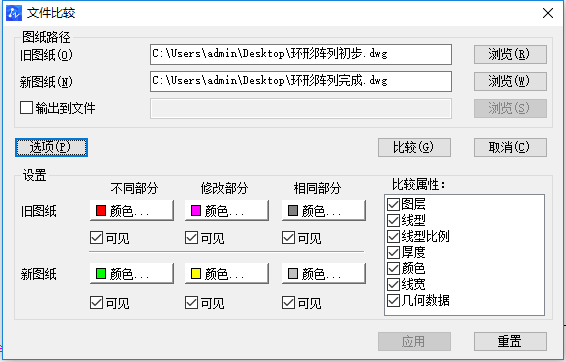

2、 在命令欄輸入“FCMP”，此時界面彈出如圖所示對話框
3、 打開需要對比的新舊圖紙，點擊“選項”按鈕，在選項“比較屬性”中勾選需要比較的屬性，用戶也可自定義“不同部分、修改部分、相同部分”的顏色顯示，以及設置是否可見
4、 點擊“比較”按鈕，在CAD中效果如圖所示：新圖紙中，跟舊圖紙不同的部分用綠色顯示；新圖紙中修改過的部分是用黃色顯示的
