在插入PDF參照底圖之后，我們該如何進行對PDF參照底圖的編輯操作呢？
接下來，就讓小編給大家簡單介紹一下編輯參照底圖的方法步驟
1、首先，大家打開中望CAD軟件，進入至默認的模型空間內

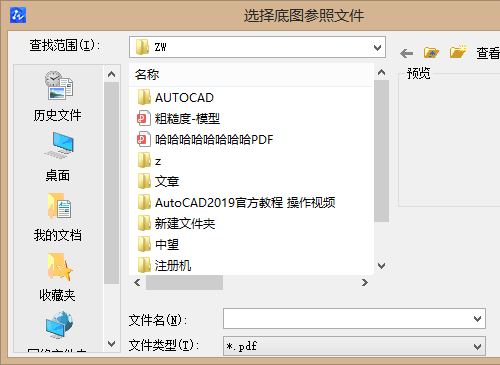

2、在命令行中輸入PDFATTACH命令，從而打開“選擇底圖參照文件”的窗口
3、在選擇參照文件窗口中，我們選擇并打開需要附著底圖的PDF文檔

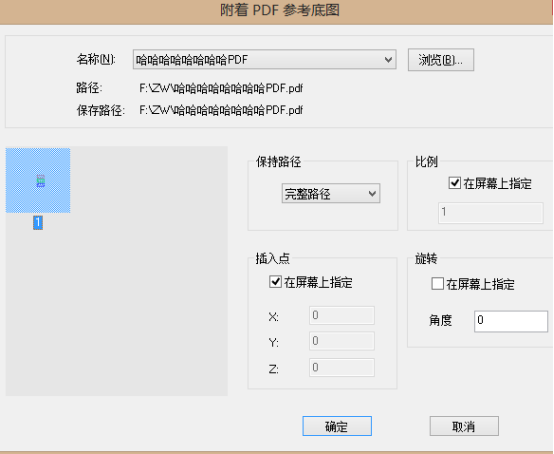

4、在“附著PDF參照底圖”對話框中，我們點擊“確定”按鈕
5、接著指定插入點，我們點擊CAD軟件圖紙的任意一處插入底圖，指定縮放和比例因子默認為數值1，確定相關參數后插入
6、在CAD軟件的命令行中輸入直線L指令，能夠查到可以自動捕捉PDF參照底圖的線條，就能夠進行對PDF底圖的編輯了
