CAD建模鮮花
鮮花是常見的東西，想用CAD來建模鮮花嗎？以下CAD建模鮮花的一些方法，由于鮮花的形狀各異，大小不同，如果沒有規定的尺寸，難以繪制的話，可以按照我的尺寸去繪制。
具體步驟如下：

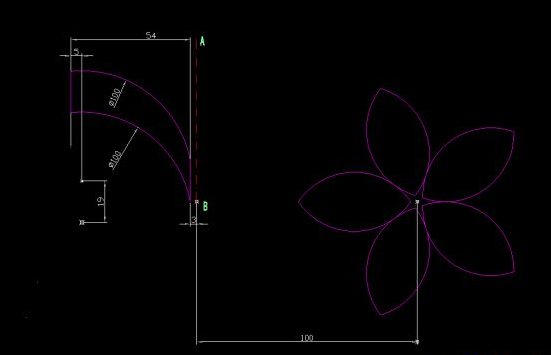

步驟一：在前視圖中繪制如下二維線框，進行TR(修剪),J（合并）后
步驟二：3R（旋轉），如圖所示旋轉90°

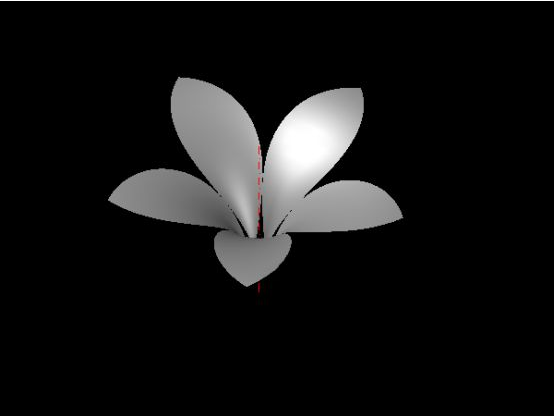

步驟三：REV(旋轉） 選擇左二維線框進行旋轉，EXT（拉伸）右二維圖形，并且按照圖中數據移動100mm，IN（交集），SOLIDEDIT(復制面命令) 選擇上表面，復制出來。

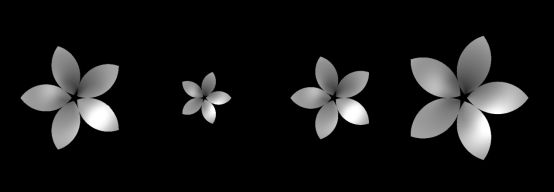

步驟四：CO(復制） 復制三分出來，并且從第二個到第四個分別進行縮放和旋轉，縮放數值分別為0.5，0.8，1.2，旋轉角度為36°，0°，36°。
步驟五：將四個花瓣移在一起，并上色，用REV（旋轉），SW（掃掠），SPH(球）繪制三維模型，
AR（陣列） 陣列12個
步驟七：與之前繪制的花瓣，用捕捉移動到合適位置，并且上色，一朵簡易的鮮花繪制完成啦，再看看簡單的渲染圖。
