繪制圓弧的時候為什么半徑有時需要設置為負數？
通常我們繪制圓形的時候半徑均為正數，但是為什么在繪制圓弧的時候需要將半徑設置為負數呢？新手遇到這種情況就會很不明覺厲，下面就給大家講解一下！

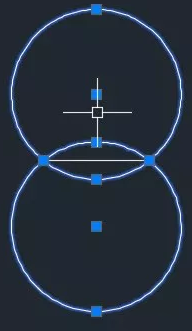

不知道大家有沒有發現在繪制圓弧時若已知圓弧的兩個端點和半徑，滿足這個條件的圓弧其實有4條，而不是我們通常以為的唯一1條。
在數學里我們可以通過弧長是否超過半圓來將其區分為優弧和劣弧，而CAD在繪制圓弧時將半徑設置為正負值很大程度上就是為了對其進行區分。

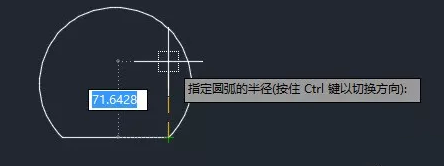

在利用已知兩端點和半徑畫圓弧的時候圓弧在哪一側是由起點和端點的選擇順序決定的，可以按住Ctrl鍵切換方向。

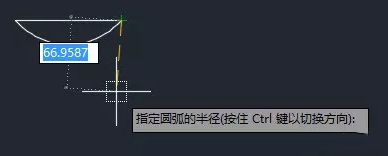

CAD會默認生成劣弧，如果方向正確，輸入正數半徑則會生成劣弧，負數則為優弧。
如果方向不正確，按Ctrl切換后默認會變成優弧，此時輸入正數半徑為優弧，負數半徑則為劣弧。
繪制圓弧時半徑設置為負數的原因現在你明白了嗎？以上分享希望對你學習CAD有幫助~
