CAD中如何把一個圖形縮放為目標尺寸？

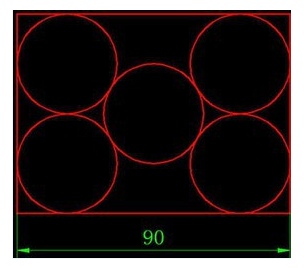

如上圖，在不給出圖中圓形半徑數據的情況下怎么繪制目標圖形？新手肯定會不知所措甚至會想利用數學思維來計算求出半徑大小；但其實只要利用CAD里的scale縮放命令及參數就可以達到效果了，下面來講講具體步驟：
1.以任意半徑畫圓（這里隨意取值為10）；
2.將其復制并移動到上方，距離為20；
3.利用相切的方式畫中間的圓；
4.選中左側的兩個圓，以中間的圓的圓心為軸心執行鏡像命令，得到右側的兩個圓；
5.選擇工具欄的矩形工具繪制圓形外部的矩形；
6.在命令行中輸入scale命令，將所有圖形選中；
7.以矩形的任意一角點為基點，在提示的指定比例因子后輸入R并回車，通過捕捉矩形底邊的兩個端點來“指定參照長度”，在“輸入新長度”的提示后輸入90，回車。
無需進行任何計算就可以快速得到指定尺寸的圖形！趕緊動手試試吧！
