CAD圖紙幅面繪制技巧

我們在CAD繪制設計圖之前，先把圖紙幅面設計好，這樣我們就知道圖紙多大了，那我們該怎么去繪制呢？

1.首先，我們打開CAD軟件，我們以A3圖紙為例，420x297（mm)進行繪制。

2.設置圖層：細實線和粗實線的選擇，細實線為綠色，線型為continuous，粗實線白色，為continuous。

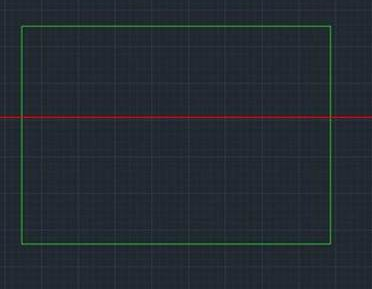

3.繪制圖幅：選擇圖層為綠色的細實線圖層，輸入rec(矩形命令），空格鍵確定，鼠標選定第一點，第二點為對角點，輸入坐標（420,297），空格鍵確定。

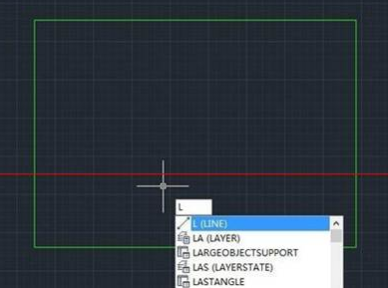

4.切換圖層，選擇白色粗實線的線型，輸入l(直線命令），選定左下角點，按住shift+2，進入相對坐標，輸入（25,5），確定另一點。

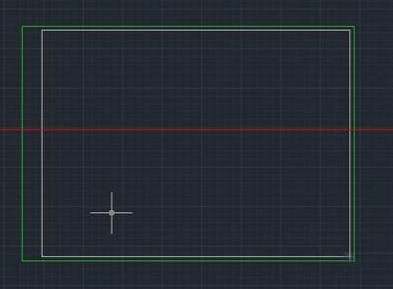

5.打開正交模式，鼠標向右移動，輸入390，空格鍵確定第二點，繼續鼠標上移，輸入287，空格鍵確定，繼續鼠標左移，輸入390，空格鍵確定，再選擇第一點（25,5），閉合圖形。刪除箭頭所指的第一條線.

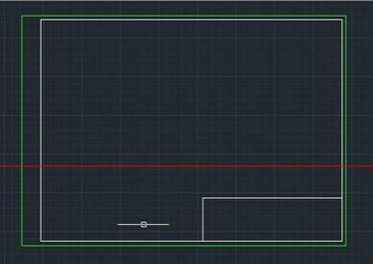

6.在右下角進行標題欄的繪制。以內矩形右下角的點為起始點，輸入直線命令，選定該點，鼠標上移，并輸入56，空格鍵確定，左移輸入180，空格鍵確定，下移輸入56，空格鍵兩次，完成圖形的閉合。

7.選擇開始的上移56的線，此處有兩條粗實線，故應刪除一條，選擇一條，按delete鍵刪除，這樣A3的圖幅就繪制完成了。
