CAD如何求面積？

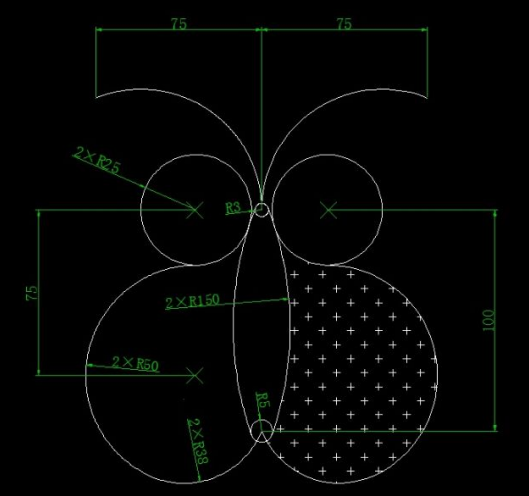

在CAD中我們如何求圖形的陰影面積？
首先，我們打開CAD軟件，插入圖形。
面積：5842.5807.參考畫法如下：

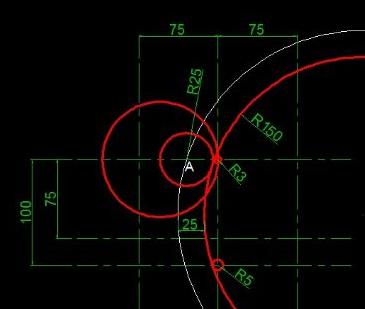

1．畫好已知尺寸線
2．在尺寸相交的地方畫R3、R5的圓
3．用相切、半徑的方法畫R150的圓，分別與R3、R5的圓相切
4．向外偏移R150的圓，距離=25，與100的尺寸線交于A點
5．以A點為圓心畫R25的圓
6．再以R25左象限為圓心，到R3圓心的距離為半徑畫圓
7．修剪圖形

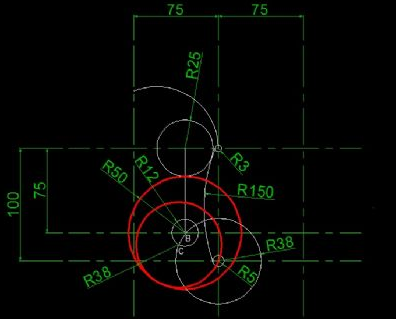

8．以R25的圓心為起點，向下畫垂直線，與75的尺寸線相交于點B
9．以R5的圓心為圓心畫R50、R12的圓（R12=R50-R38）
10.以R5的圓心為圓心，畫R38的圓，與R12圓交于點C
11．然后以點C為圓心畫R38的圖
12．修剪圖形后再將圖形鏡像
13．最后求得面積
