CAD如何畫軸測圖？
1.首先我們打開中望CAD，在模型內通過按住shift+鼠標右擊選擇對象捕捉設置，打開為草圖設置選項框，如下圖。

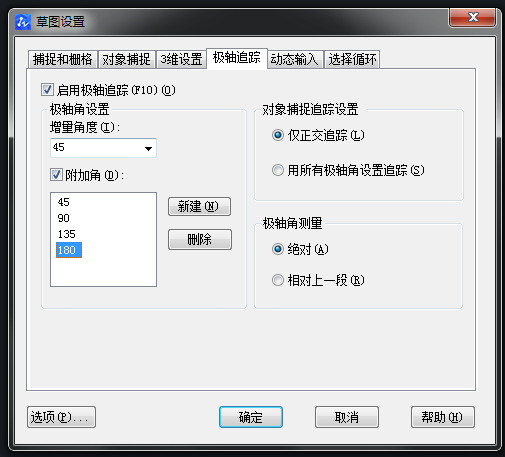

2.通過選擇子選項極軸追蹤按鈕-啟用極軸追蹤，在極軸角設置編輯區域內我們設置如下操作，如下圖。
3、設置好之后點擊確定按鈕即可，通過繪制多段線來完成此次操作。
4、我們可以看到，極軸追蹤為自動選取45°角，下面我們通過極軸追蹤來完成一個矩形的繪制。

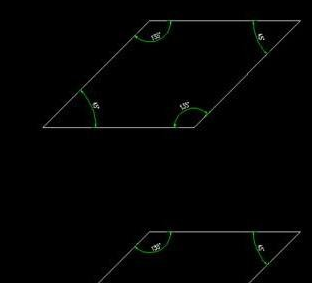

5、完成上面圖步驟后，通過選擇矩形命令復制出一個圖形，采用水平垂直方式放置在原圖形下方即可，如下圖。

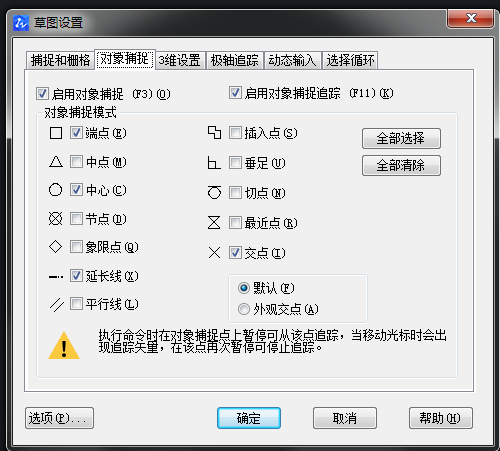

6、通過多段線命令將兩個矩形進行連接，通過自動捕捉F3命令自動拾取點來完成，如下圖。
7、其次，我們對不可見區域用線型來設置為虛線操作，選擇線型為DASH線型。
8、通過設置完成圖，如下圖。
9.通過設置線型比例來調整線型的比例大小即可。
