CAD交替選擇命令

交替選擇對象

當在cad命令行中出現“Select Objects：”的提示信息時，我們選取某對象，假如該對象和其他的一些對象距離很小，分布密集的話，那么人工選擇就很難準確地點取到該對象了。其實我們可以通過使用cad的交替對象選擇工具。

在“Select Objects：”提示信息下，按下鍵盤上的Ctrl鍵，就可以點取框壓住要點取的對象，然后點擊鼠標的左鍵，這樣點取框所壓住的對象之一就會被用戶選中，并且其光標也會隨此操作變成一個十字形狀。如果此時被選中的該選中對象不是你想要的對象，只要松開鍵盤上的Ctrl鍵，繼續點擊鼠標的左鍵，隨著你的每一次鼠標在屏幕上點擊，CAD都會變換選中點取框所壓住的對象，這樣用戶就可以方便地選擇到目標對象了。

快速選擇 　　

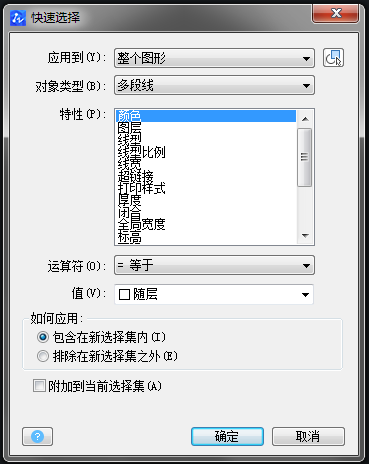

通過cad的快速選擇命令，我們可以得到一個按填寫的過濾條件構造篩選出來的選擇集合。在cad中輸入命令QSELECT后執行，就會彈出一個名為“快速選擇”的對話框。

CAD交替選擇命令

我們就可以根據之前所指定的關于過濾對象的類型設定和指定對象欲過濾的特性、過濾范圍等要求進行選擇了。你也可以在CAD的繪圖窗口中，點擊鼠標的右鍵，右鍵菜單中含有一個名為QUICKSELECT的選項。需要注意的一點是，假如我們?cè)谠O(shè)定選擇對象特性時選擇了“隨層”，這項功能就不可以使用了。
