CAD標注更新命令快捷鍵
再進行尺寸標注的創建過程中，如果發現當前有不符合要求的尺寸，這時需要對其進行修改，我們可以使用替代標注的方法修改尺寸，然后使用cad的標注更新命令使要修改的尺寸標注按用戶所設置的尺寸樣式進行更新。
那么如何調用標注更新命令呢？

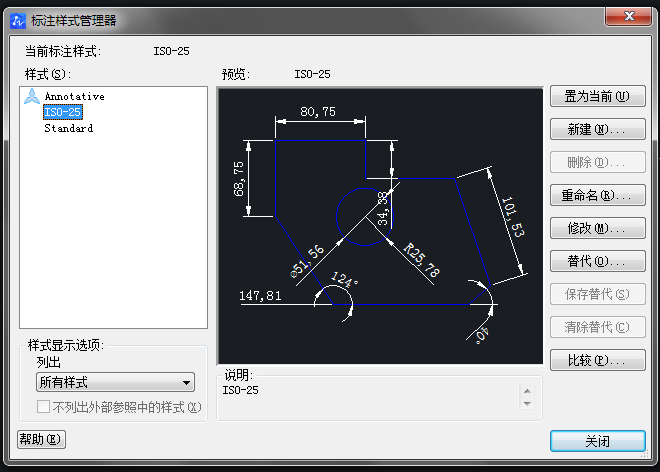

命令行：再命令行中輸入dimstyle
菜單欄：執行標注/更新命令
功能區：再注釋選項卡中，點擊標注，再選擇標注更新即可
此時系統命令行出現如下提示：
命令：-dimstyle
當前標注樣式：標注
輸入標注樣式選項
選擇對象：
出現的主要選項含義如下：
注釋性：把標注設置為可更新的模式
保存：保存當前設置的標注樣式
狀態：顯示當前標注設置的變量值
變量：選擇后會列出當前標注的系統變量設置
應用：執行標注設置，所選擇的對象將會被自動更新
