CAD圖層功能的三種用法
CAD繪圖軟件中，我們學會了圖層管理器的技巧對我們來說是很實用的。下文是我總結的一些技巧：
一、如何設置打印時出現協調圖層對話框
我們在打印CAD圖紙時，時不時的就能看到右下角彈出“未經協調的新圖層”提示，這樣會讓我們感覺到不舒服。

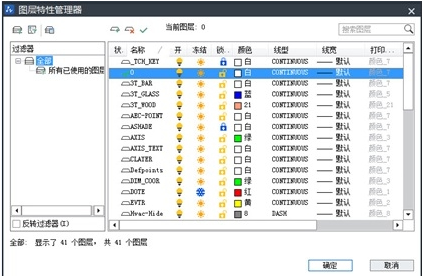

1.這時我們可以點擊對話框中的藍色字體，或者直接輸入快捷命令LAYER打開圖層特性管理器。
2.找到未協調的新圖層，全部選中，單擊鼠標右鍵選擇“協調圖層”，這樣就可以防止下次打印時再彈出提醒啦。
二、新建圖層過濾器快速查找圖層
1.我們點擊CAD工具欄中突出管理器，進入界面。
2.再點擊“新建特性過濾器”。
3.設置圖層篩選條件，點擊確定。
4.這時在圖層管理器界面我們就可以看到經過篩選的圖層了。
三、隔離圖層
1.在菜單欄格式中選擇圖層工具，選中圖層隔離。
2.選擇要隔離的圖層對象，選取后單擊鼠標右鍵確認。這樣就可以把其他不需要的圖層隱藏或者鎖定起來了。
