在使用CAD軟件過程中，創建圖塊的操作看起來簡單：選擇對象，執行創建圖塊的命令：BLOCK(B)，設置相關參數，確定即可。但是要想創建出理想的CAD圖塊，則需要從使用CAD軟件繪制圖形時就開始規劃，而且創建圖塊時更需要注意一些關鍵參數，如果忽略了某些參數，在后期插入和使用圖塊的時候就會遇到很多問題，再修改就很麻煩了。這里將創建圖塊時的一些注意事項和容易出現的問題簡單總結一下：
一、將CAD圖形放在正確的CAD圖層上
在創建CAD圖塊前圖形放在哪個圖層對于未來插入圖塊有很大的影響。要決定如何設置CAD圖形的圖層，首先要了解圖塊和圖塊中圖層處理的幾個基本原則：
1、插入CAD圖塊時，圖塊和圖塊中的圖形不一定都在當前圖層，這取決于在創建圖塊時圖形在什么圖層；
2、如果創建圖塊時圖形在0層，那么插入圖塊的時候，圖形也在當前層；
3、如果創建圖塊時圖形不在0層，無論圖塊插入到哪一層，雖然圖塊在當前層，但圖形仍在創建圖塊前的圖層上。
因此有人說圖層0是用來建圖塊的是有道理的，通常情況下我們會將圖形繪制到0層上再創建圖塊，當然如果有特殊需要的時候也可以將圖形放到指定的圖層。
二、如何設置CAD圖形的顏色、線型和線寬的參數
CAD圖層相對比較簡單，只有0層和其他層的區別，而顏色、線型等屬性就更復雜了。這里以顏色為例，不僅可以設置為隨層BYLAYER，受圖層的影響；也可以隨塊BYBLOCK，由圖塊的顏色來控制；還可以設置成固定顏色而始終不變。
1、圖塊內圖形始終保持固定顏色
如果希望CAD圖塊的顏色是固定的，無論插入到那個圖層顏色都始終不變，修改圖塊顏色內部圖形顏色也不變的話，將圖形設置成指定的顏色即可。
2、圖塊內圖形保持固定顏色但可以通過改圖塊顏色來修改
如果希望圖塊內圖形跟圖塊顏色保持一致，就可以將圖形的顏色都設置為隨塊BYBLOCK。如果圖塊顏色設置是隨層，那圖形的顏色就跟圖層保持一致，如果圖塊顏色設置成固定顏色，圖形的顏色就跟插入的CAD圖層無關，隨時都可以修改。
3、CAD圖塊內圖形始終跟所在圖層保持一致

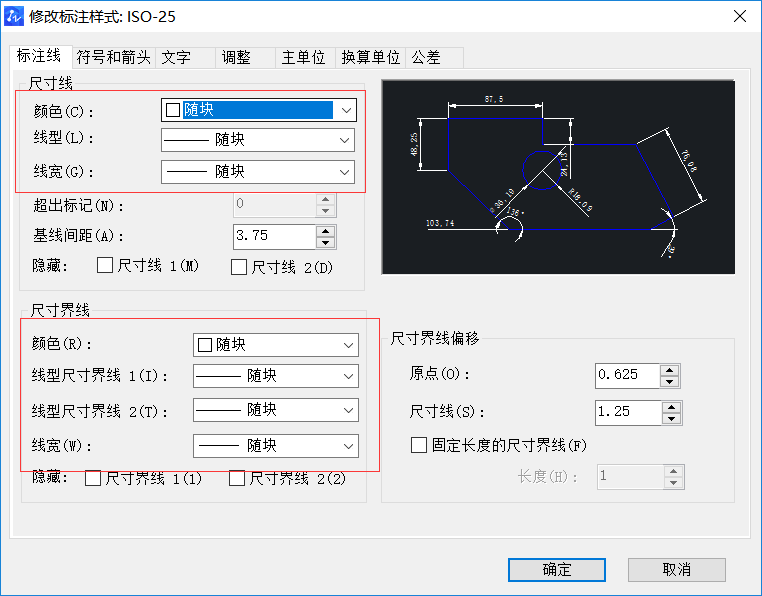

如果希望塊內CAD圖形的顏色始終跟所在CAD圖層保持一致，設置將圖形顏色設置為隨層。線寬和線型設置方法一樣，但一般很少去修改。其實標注就是一個特殊的圖塊，我們可以看到很多元素的顏色和其他屬性是設置成了隨塊，如下圖所示。
CAD創建圖塊中涉及到的各種參數還是較多的，本文我們簡單介紹了兩點，這些都是CAD繪圖中比較重要的希望對大家有幫助。
