我們在使用CAD繪圖時，可能會用到很多不同種類的線型，每種線型有著不同的意義，當我們需要添加一些線型的時候該如何操作呢？我們先以添加中心線為例，具體操作如下：

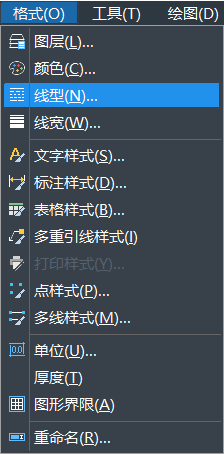

1.打開CAD軟件后，單擊菜單欄中的【格式】--【線型】，或是在命令行中輸入快捷鍵【LT】命令，可以啟動線型管理器，如下圖所示：
2.在彈出的【線型管理器】中，點擊【加載】按鈕后會彈出如下圖所示對話框：
3.在彈出的【加載或重載線型】對話框的【可用線型列表】中，選擇【CENTER2】線型，點擊確定。
注：如果在上圖對話框中沒有顯示線型列表，請單擊左上角的“文件”按鈕，在打開的對話框中，選擇一種線型文件（線型文件的擴展名為lin）.
此時在線型管理器內，即可看到加載好的中心線，此時點擊確定即可。

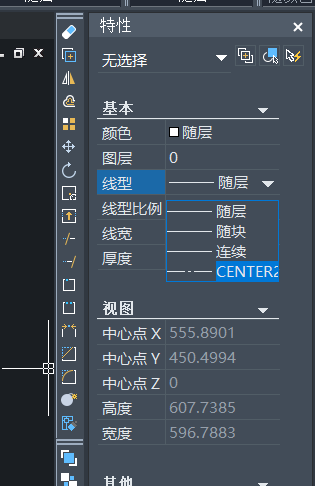

另外，此時在右側“特性”面板的“線型”下拉列表里，也將看到加載好的線型，如下圖所示：
關于在CAD如何中添加線型的步驟方法分享到這里給大家，有實際需要的小伙伴們可以參考上述方法進行操作。
