CAD在兩個對象之間倒圓角

在使用CAD制圖時，經常可以在設計的特征上看到圓角圖形。使用FILLET命令可以快速地用一個平滑且有半徑的圓弧連接兩個對象，通常在一個邊界的角落上使用它；在角落內部的被稱為圓角，而在角落外部的被稱為外圓角。我們可以對直線、圓弧、圓、橢圓、多段線、構造線、樣條曲線和射線進行圓角操作，接下來就讓我們一起來學習一下這個倒圓角命令吧！

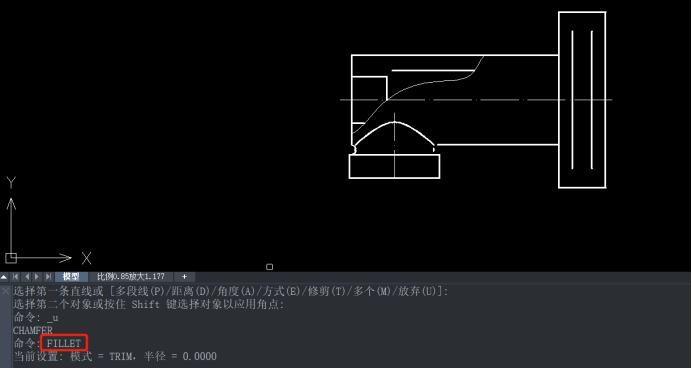

1. 打開CAD軟件，在命令行輸入FILLET并按回車確認。

CAD在兩個對象之間倒圓角

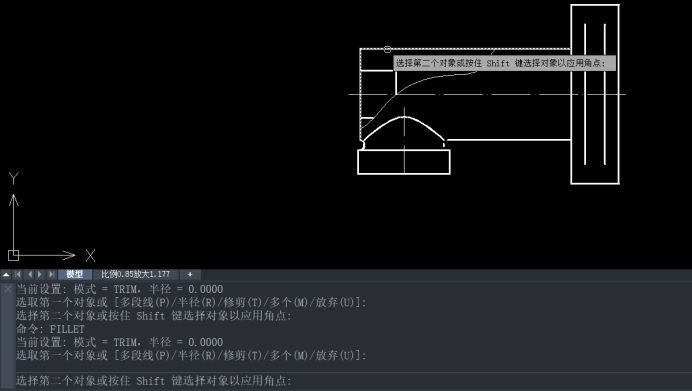

2. 根據命令行提示，選擇第一個對象，然后選擇第二個對象或按住Shift鍵選擇對象以應用角點，如下圖所示。，如果按下“Shift”鍵選擇，則可以產生半徑為0的圓角。

CAD在兩個對象之間倒圓角



以上就是在CAD中在兩個對象之間倒角的命令步驟，要注意的是，當我們?cè)谄叫械木€、構造線和射線上使用圓角時，新建的圓角將不使用當前的圓角半徑，而是新建一個半圓相切于平行對象上，且會在兩個對象的共同平面上。
